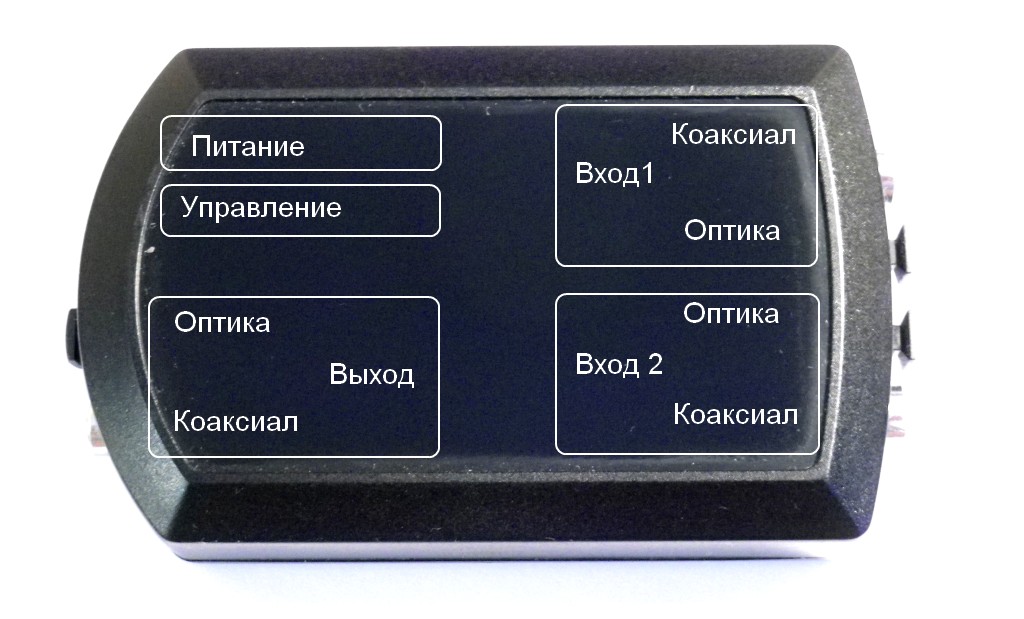

Индивидуальный процессор временных задержек

[Lukasarts]

Цитата:

Сообщение от SOVA

В продолжение темы.
Для полноценной реализации возможностей машины времени сделал восьми канальный ЦАП на микросхеме AK4358 (пробегала мимо).
Полоса 192 кГц 24 бит.
Отношение сигнал / шум 112 дБ.
Уровень гармоник -94 дБ.
Плату разводил без излишнего "уменьшательства", с запасом по размерам деталей. Изготовил методом ЛУТ, даже совпали обе стороны. Немного рисковал с местом под микросхему - там шаг дорожек 0,5мм и ширина 0,2мм. Но, видно, звёзды стали в нужное положение и всё отлично получилось.
Питание сделал под автомобильный вариант, с преобразователем +-15 вольт.
Пока только включил и проверил режимы, слушать буду на днях.
Прилагаю фото:

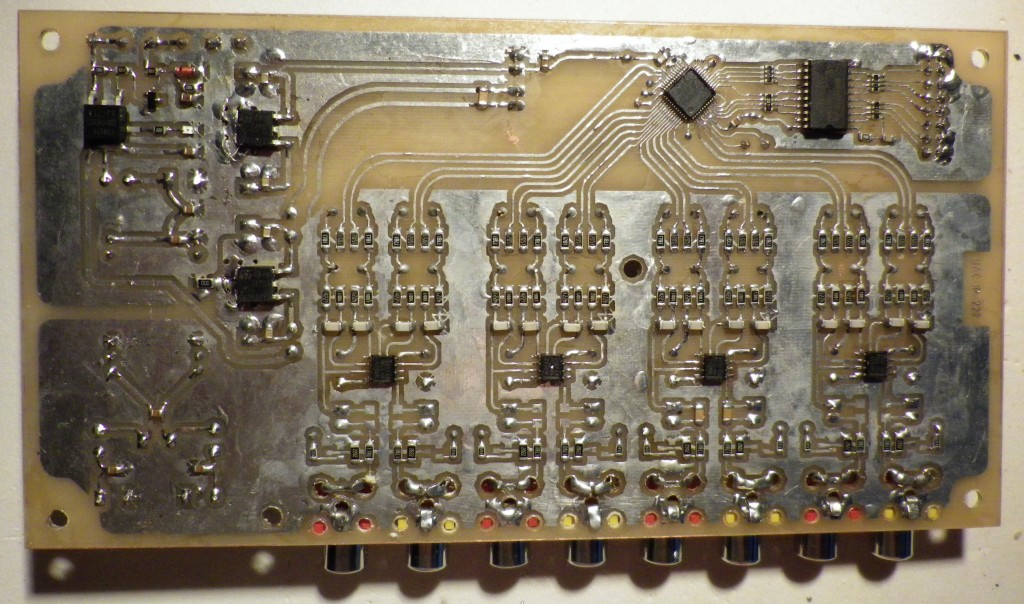

Вложение 19872
Это вид сверху


Вложение 19873
Это вид снизу


Вложение 19874
Это вид на АЦП

Ключи мюта пока не впаивал, позже исследую их влияние.

Эти ключи будут спасать от переходных процесов ?
А что лучше - задержка на включение усилителей, и пусть все прохлопается само собой
Или всетаки ключи - не будут ли они какать в звук ?
Asahi Kasei - ниче так получается изделиеЦЕ ))) +2

[Рост ®]

Доробляю зараз систему в машині Halin-а.
Враження від "машини часу" Іллі - працює. Працює добре. Чогось негативного не помітив.
Хороший інструмент.
Ілля, дякую за працю над розробкою і втіленням в життя цієї ідеї.

[SOVA]

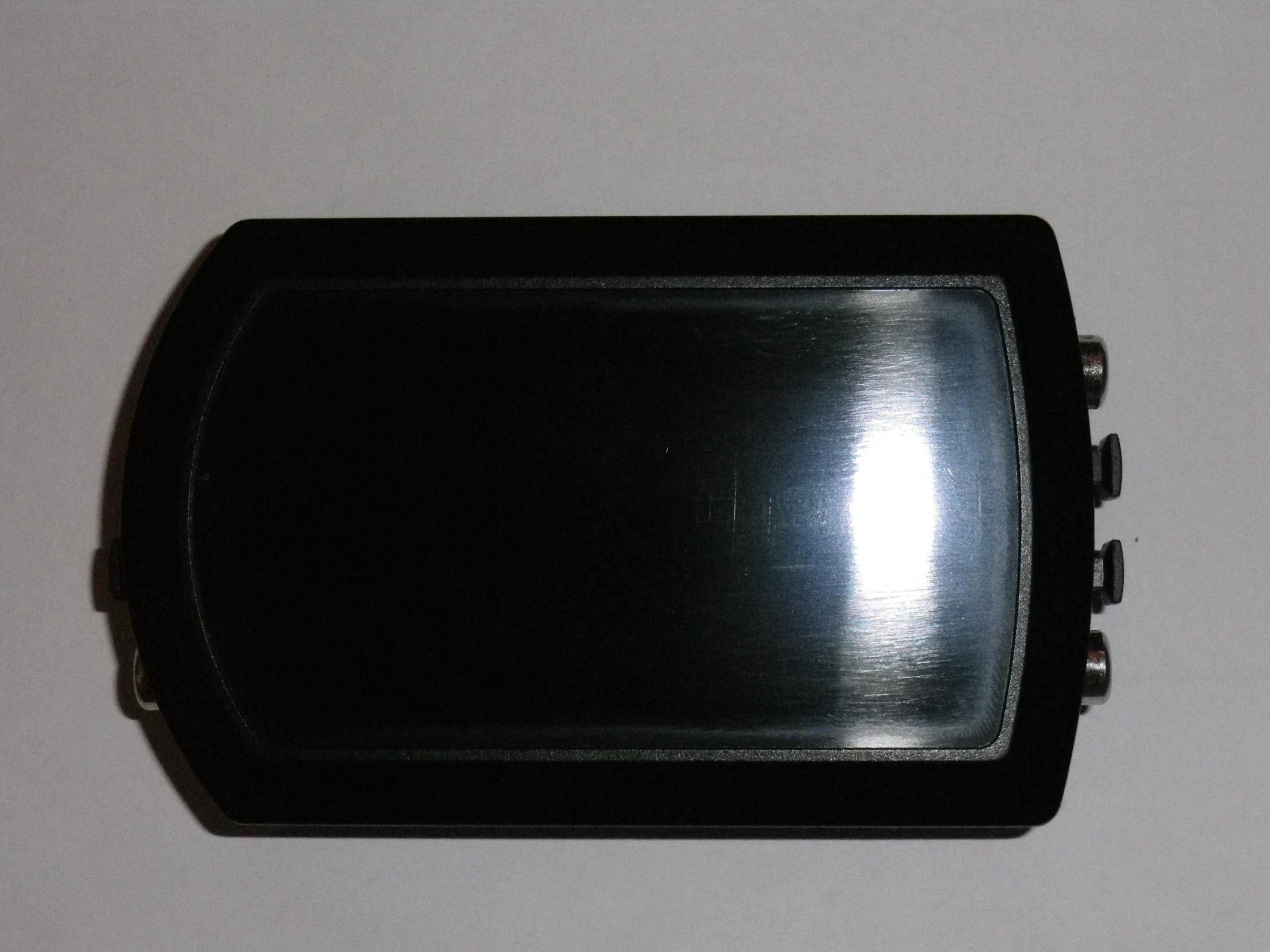

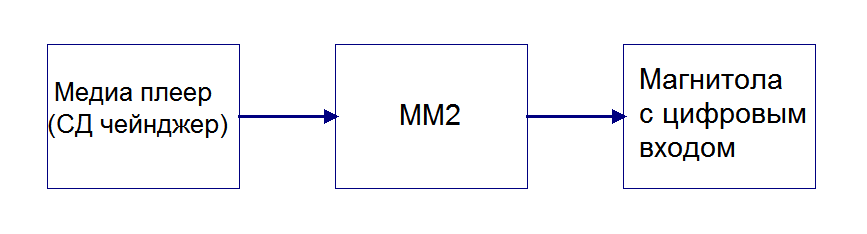

Машина времени для Sony CDX C90 поехала в Израиль!

[alexeyaudi]

Получил от Ильи "Машинку Времени".
Поставил, задержки очень предсказуемые, точные и ощущаемые. хорошо и легко выстраивается желаемый образ. Звук в целом стал собраннее, более упругий, если так можно сказать (правда еще кое какие доделки по системе проводились). В целом и в частности - доволен.
Правда не могу воспользоваться всеми преимуществами машинки. Задержать фронт относительно саба. Всё, фронт и саб запитаны от одного цифрового выхода. Может найду выход.
Спасибо.

[Busy]

Цитата:

Сообщение от SOVA

Машина времени для Sony CDX C90 поехала в Израиль!

точнее,"приехала в Израиль",только не знаю когда до неё руки дойдут,потому как система на довольно таки начальной стадии и не до задержек сейчас... -и вообще я всё очень долго делаю...-ннно качественно

[SOVA]

Заработала связка АЦП - ЦАП. на частоте 96кГц!
Пока выдал описание ЦАП в блоге, чуть позже выложу описание АЦП и работу связки!

[SOVA]

Четырёхканальный АЦП на микросхеме AK5384

Построен по схеме с дифференциальными усилителями на входе, имеет возможность работать на частотах 44.1, 48, 88.2, 96 кГц с разрядностью 24 бита.
Фото платы:



Работа проверялась в связке с моим ЦАП.
Вот АЧХ на разных частотах дискретизации:

Комментарий администратора Cobox: Выложи, пожалуйста, снимки экранов в большем размере, а то ничего толком на этих не видно.

Вот спектр искажений при частоте дискретизации 96 кГц:

Теперь можно на этом комплексе испытывать цифровой процессор.

Полностью схема и описание в блоге.
