А ЧТО ЖЕ У НАС ВНУТРИ P88

[FREEMEN]

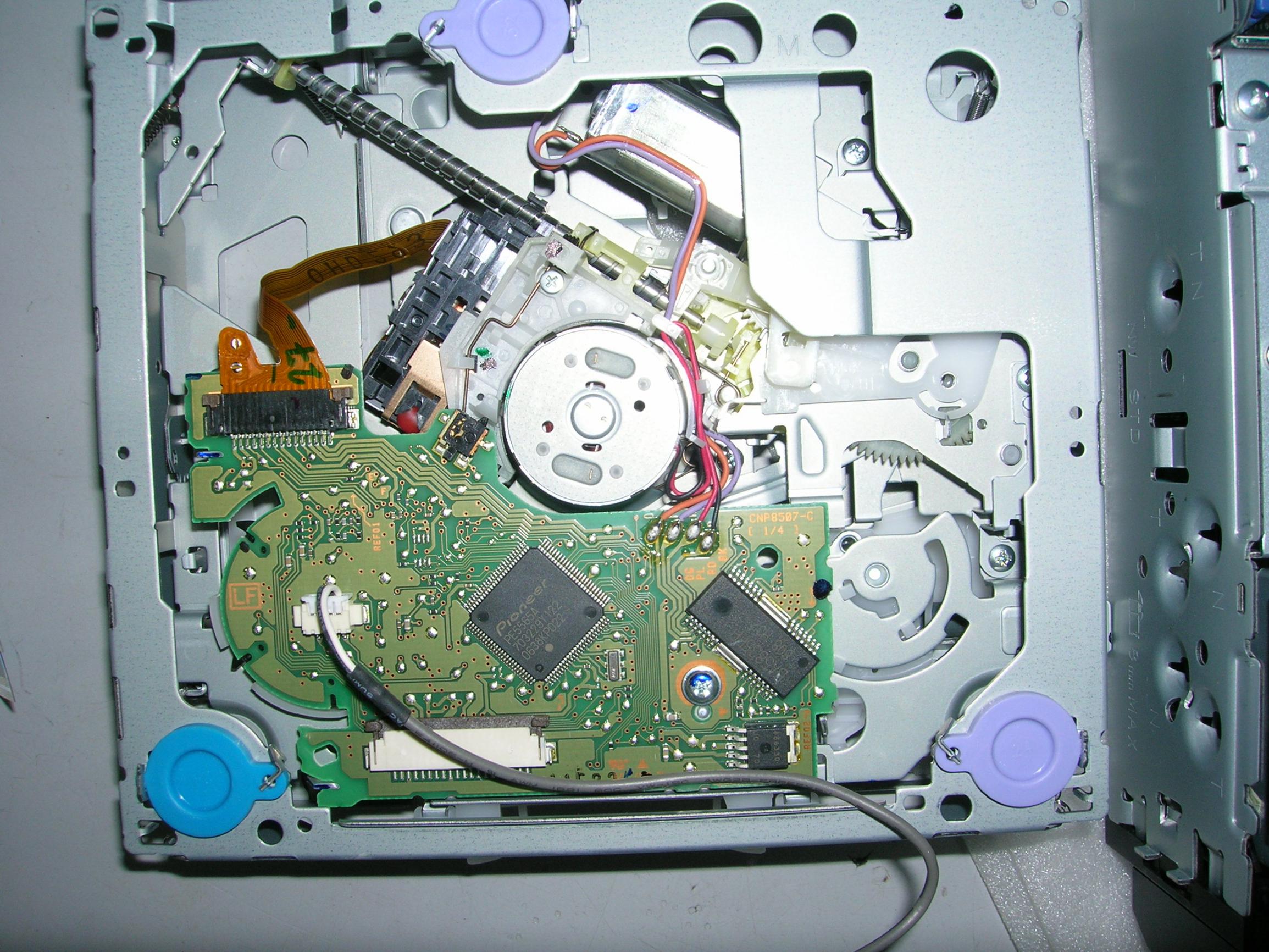

Вот стало скучно и разобрал 88 аппарат ивот что увидел. . Кто что думает по поводу мафона. Есть естче PDF но весит 12метров выложить не могу мож поздже отредактирую и выложу.

[Arrt]

Цитата

Сообщение от FREEMEN

Вот стало скучно и разобрал 88 аппарат ивот что увидел. . Кто что думает по поводу мафона. Есть естче PDF но весит 12метров выложить не могу мож поздже отредактирую и выложу.

Ну раз скучно, то вот читай,смотри

http://www.bluesmobil.ru/board/showthread.php?t=28380

[Voron81]

А может кто стрелочку пририсует в то место, где находится злополучный выгорающий пред на линейки ?

[Arrt]

Цитата

Сообщение от Voron81

А может кто стрелочку пририсует в то место, где находится злополучный выгорающий пред на линейки ?

вот

[FREEMEN]

Цитата:

Сообщение от Arrt

Ну раз скучно, то вот читай,смотри

http://www.bluesmobil.ru/board/showthread.php?t=28380

Не видел прикольно, но интересно самому послушать до и после и действительно ето к чемуто привело. А вообще хотелось показать людям что у них стоит чтобы знали так сказать из нутри . Будут истче интересные модельки напишу обезательно.

[FREEMEN]

Цитата

Сообщение от Voron81

А может кто стрелочку пририсует в то место, где находится злополучный выгорающий пред на линейки ?

Там возле линейки белой видешь значок с знаком восклицания в правом верхнем углу fuse ставишь туда 3А чиповый предохранитель (тока шобы по размерам подходил) и все работает гуд

[Роман MONDEO]

У меня резистор из-за разности потенциалов вылетел, так хлопнуло так , что я думал камень в стекло попал !!!

Говорят это их болезнь.

Поставили номинал по-больше, так наводки огромные получились решили поставить такой же как и был

[FREEMEN]

Цитата:

Сообщение от Роман MONDEO

У меня резистор из-за разности потенциалов вылетел, так хлопнуло так , что я думал камень в стекло попал !!!

Говорят это их болезнь.

Поставили номинал по-больше, так наводки огромные получились решили поставить такой же как и был

Там не резистор стоит а предохранитель на 3А локальный FU351 P/N по PIONEER CEK1286.Так что нужно ставить предохранитель чиповый.А вылетает он действительно иза млохой массы усилков.!

[FREEMEN]

А еще есть типа болезнь не включается самопроизвольно отключается не реагирует на команды нет подсветки.Так ето всё лечится протиранием конектора на панельке мягкой стирательной резинкой (типа блесну почистил) а на голове ваткой со спиртом или смывкой но не розтворителем потому что попадая на пластмасу она плавится и крошится.Етот дефект присутствует во всех PIONEER с моторизироваными панелями и связан с окисленим контактных площадок.

[Voron81]

Цитата

Сообщение от FREEMEN

А еще есть типа болезнь не включается самопроизвольно отключается не реагирует на команды нет подсветки.Так ето всё лечится протиранием конектора на панельке мягкой стирательной резинкой (типа блесну почистил) а на голове ваткой со спиртом или смывкой но не розтворителем потому что попадая на пластмасу она плавится и крошится.Етот дефект присутствует во всех PIONEER с моторизироваными панелями и связан с окисленим контактных площадок.

Хм , а я об футболку всю дорогу панельку контактами тер )))))))))))

[FREEMEN]

Цитата

Сообщение от Voron81

Хм , а я об футболку всю дорогу панельку контактами тер )))))))))))

Там кроме контактов еще шлейф гибкий есть он тоже иногда летит,и там хоть три хоть не три все одно незапустится.

[FREEMEN]

Вот блок схема прохождения сигналов и их обработка, а также технические характеристики данного девайса.
