DRZ 9255 + HDD (wav)

SOVA · 05.03.2010, 12:03

И специально посмотрел схемку Клариона: после аналогового ключа стоит SN74AHCT1G08 - КМОП элемент 2И-НЕ с резистором 3,3К на плюс. Это не триггер шмитта, и пороги входные у него 0,8 - 2 вольта.

Arrt · 05.03.2010, 12:42

Цитата:

Сообщение от SOVA

И специально посмотрел схемку Клариона: после аналогового ключа стоит SN74AHCT1G08 - КМОП элемент 2И-НЕ с резистором 3,3К на плюс. Это не триггер шмитта, и пороги входные у него 0,8 - 2 вольта.

Где и что стоит?

На схеме покажите?

SOVA · 05.03.2010, 13:19

Это схема DRX, а вот схема DRZ:

Нажмите на изображение для увеличения
Название: Безимени-1.gif
Просмотров: 1924
Размер: 30.4 Кб
ID: 1212

У Вас, в принципе, то же самое.

Lambert · 05.03.2010, 13:35

Интересно, а есть ли где-то открытая спецификация AiNet ?
было б весьма неплохо соорудить такую штуку для Alpine

SOVA · 05.03.2010, 14:47

Цитата:

Сообщение от Lambert

Интересно, а есть ли где-то открытая спецификация AiNet ?
было б весьма неплохо соорудить такую штуку для Alpine

В планах есть.
Спецификаций нет ни на один интерфейс. Всё делается путём реверс инжиниринга.

Arrt · 05.03.2010, 14:57

Цитата:

Сообщение от Lambert

Интересно, а есть ли где-то открытая спецификация AiNet ?
было б весьма неплохо соорудить такую штуку для Alpine

Ну если у тебя есть время то вот что-то по Алпайну

http://kiora.ath.cx/alpine/

Lambert · 05.03.2010, 15:02

Цитата:

Сообщение от Arrt

Ну если у тебя есть время то вот что-то по Алпайну

http://kiora.ath.cx/alpine/

Ух тыыы.. кое-что, начинаю вкуривать
Спасибо, Аррт!

gamma · 05.03.2010, 15:49

Цитата:

Сообщение от Lambert

Интересно, а есть ли где-то открытая спецификация AiNet ?
было б весьма неплохо соорудить такую штуку для Alpine

Открытой спецификации на свои протоколы ни один производитель не дает, физический уровень и принцип передачи данных описан более-менее для nec-овского протокола iebus http://www.interfacebus.com/Design_Connector_IEbus.html
это актуально, например, для пионеровского ipbus или кларионовского ce-net (с-bus, кстати, совсем другой), хотя, конечно, адресов устройств, команд и параметров команд вам никто не скажет

, кое-то можно найти в нете , например http://www.mictronics.de/projects/cdc-protocols/ , относится к такому надо с долей скептицизма, например здесь http://kiora.ath.cx/alpine/ про ai-net написана полная туфта. Если управление устройствами по ai-net действительно интересует, можно сделать, вопрос времени и денег, я лет пять назад скрещивал bmw-шную голову с алпайновским процессором, на столе все играло включался оптический вход, регулировалась громкость и пр., была мысль сделать сток-инсталляцию, руки не дошли.

максимус · 05.03.2010, 23:21

Цитата:

Сообщение от Lambert

Интересно, а есть ли где-то открытая спецификация AiNet ?
было б весьма неплохо соорудить такую штуку для Alpine

Да лучше для альпайнов их все же поболее на руках .Не спеша ищу где пристроится к очереди .

(Тем более будет второй повод для поездки в киев)

Arrt · 05.03.2010, 13:48

Цитата:

Сообщение от SOVA

после аналогового ключа стоит SN74AHCT1G08 - КМОП элемент 2И-НЕ с резистором 3,3К на плюс. Это не триггер шмитта, и пороги входные у него 0,8 - 2 вольта.

Ну тогда, если вы перестанете обзывать микросхему "ИЛИ" (74AHC2G) аналоговым ключем, то и получите на входе SN74AHCT1G08 ИСПРАВЛЕННЫЙ TTL -сигнал.

Arrt · 05.03.2010, 13:50

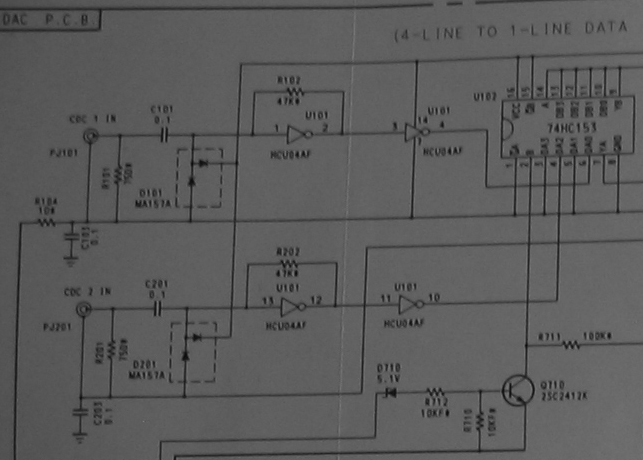

И напоследок, чтоб закрыть тему "необходимости" приблуды схема коаксиального входа ЦАПа Накамичи 41

SOVA · 05.03.2010, 14:51

Цитата:

Сообщение от Arrt

И напоследок, чтоб закрыть тему "необходимости" приблуды схема коаксиального входа ЦАПа Накамичи 41

Слава Богу, договорились. Было бы это в Кларионе, то кто бы чего делал.
Тема "приблуд" закрыта. Много нового услышал.

Alexx · 05.03.2010, 14:53

Цитата:

Сообщение от SOVA

Слава Богу, договорились. Было бы это в Кларионе, то кто бы чего делал.
Тема "приблуд" закрыта. Много нового услышал.

Гм.. так и кто прав в итоге? :roll:

Lambert · 05.03.2010, 13:50

Как я понял, грабля из-за приведения уровней цифрового сигнала в соответствие с требованиями следующей железки?

SOVA · 05.03.2010, 15:07

Цитата:

Сообщение от Arrt

Ну тогда, если вы перестанете обзывать микросхему "ИЛИ" (74AHC2G) аналоговым ключем, то и получите на входе SN74AHCT1G08 ИСПРАВЛЕННЫЙ TTL -сигнал.

Вот аналог, поищите в даташите: HD74ALVC2G53
Это аналоговый ключ.

Arrt · 05.03.2010, 15:15

Цитата:

Сообщение от SOVA

Вот аналог, поищите в даташите: HD74ALVC2G53
Это аналоговый ключ.

Короче вот

SOVA · 05.03.2010, 16:06

Цитата:

Сообщение от Arrt

Короче вот

Так чего вы мне сметану вместо ряженки?

Это 32я, а нужно 53ю.

DM101 · 05.03.2010, 16:58

Кругом одни инженеры, а вот готовую приблуду предложил только один человек.
Так, короче, надо для ОДР.

gamma · 05.03.2010, 17:16

Цитата:

Сообщение от DM101

Кругом одни инженеры, а вот готовую приблуду предложил только один человек.
Так, короче, надо для ОДР.

Не понял юмор про инженеров, так а что хотите в одр-е короче сделать?

Arrt · 05.03.2010, 23:32

Цитата:

Сообщение от SOVA

Так чего вы мне сметану вместо ряженки?

Это 32я, а нужно 53ю.

Ну хотя бы одного типа, в отличии от вас.

Собственно нефиг смотреть даташиты - осцилографом на выходную ногу и все будет сразу ясно. Я смотрел, мне итак ясно.
