Правила ЕММА 2013. Вопросы / ответы.

alfa25 · 23.04.2013, 09:56

Цитата:

Сообщение от Директор Луны

Самое правильное в Вашем варианте решение - оставить штатный минус на месте и продублировать его (от АКБ до кузова авто) ещё одним проводом 25 квадратом

Исключено. Это отказ системы контроля заряда АКБ и глюки блока контроля кузова.

Директор Луны · 23.04.2013, 10:03

Цитата:

Сообщение от alfa25

Исключено. Это отказ системы контроля заряда АКБ и глюки блока контроля кузова.

Тогда второй вариант. 40А вместо 100А.

alfa25 · 23.04.2013, 10:14

Тогда лучше 0 балов

Директор Луны · 23.04.2013, 10:45

Цитата:

Сообщение от alfa25

Тогда лечше 0 балов

Угу. Только когда станете вторым и проиграете первому 9 баллов - вспомните про эти 10 баллов. И обязательно позовите меня - очень интересна процедура "кусания локтей"

vvv · 23.04.2013, 11:05

Цитата:

Сообщение от alfa25

Исключено. Это отказ системы контроля заряда АКБ и глюки блока контроля кузова.

физику процесса отказа контроля в случае изменении сечения минусового кабеля поясните?

alfa25 · 23.04.2013, 11:40

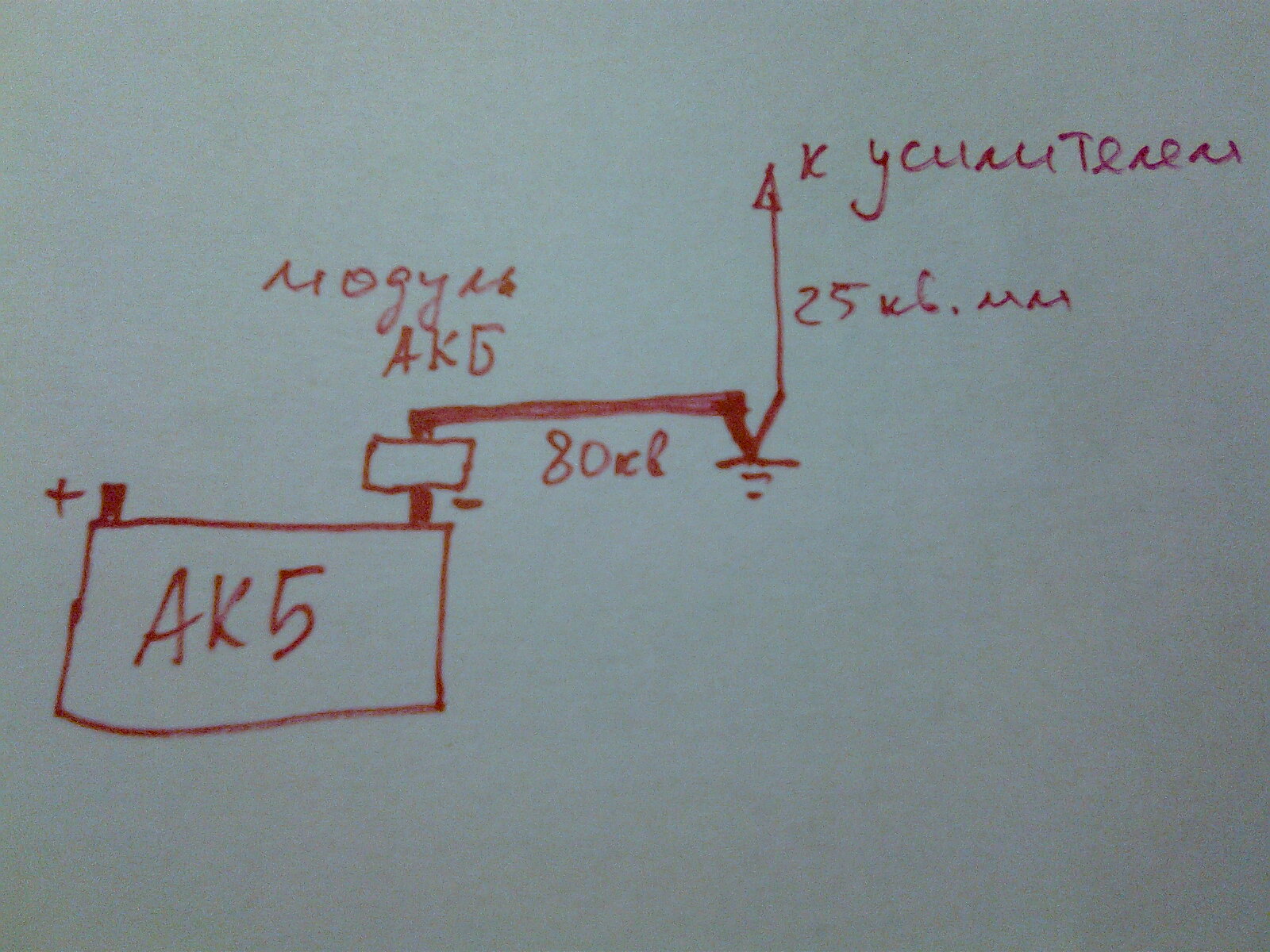

Масса на кузов с минусовой клеммы идет через модуль контроля АКБ.
МИНУСОВАЯ КЛЕММА-КОНТРОЛЛЕР-МАССА НА КУЗОВ. Добавляя свой провод с минусовой клеммы на кузов, я шунтирую контроллер АКБ (счетчик ампер-часов). Контроллер передает на модуль салона, а при включеном зажигании и на модуль управления двигателем, заряд/разряд равен нулю. Модуль салона переходит в аварийный режим отключая потребителей.

Дословно:

Блок BMS измеряет ток и напряжение АКБ и передает значения на ВСМ по шине LIN. Блок ВСM передает основную информацию о батарее по среднескоростной и высокоскоростной шине CAN другим системам автомобиля. Исходя из данных, полученных от блока BMS, ВСM и РCM регулируют выходной ток генератора и, при необходимости, выдают команды на отключение электрических нагрузок.

BMS-бетери монитор систем
ВСМ-боди контроль модуль (модуль кузова)
РСМ-пауэр контроль модуль (модуль двигателя)

vvv · 23.04.2013, 11:43

Цитата:

Сообщение от alfa25

Масса на кузов с минусовой клеммы идет через модуль контроля АКБ.
МИНУСОВАЯ КЛЕММА-КОНТРОЛЛЕР-МАССА НА КУЗОВ. Добавляя свой провод с минусовой клеммы на кузов, я шунтирую контроллер АКБ (счетчик ампер-часов). Контроллер передает на модуль салона, а при включеном зажигании и на модуль управления двигателем, заряд/разряд равен нулю. Модуль салона переходит в аварийный режим отключая потребителей.

Дословно:

Блок BMS измеряет ток и напряжение АКБ и передает значения на ВСМ по шине LIN. Блок ВСM передает основную информацию о батарее по среднескоростной и высокоскоростной шине CAN другим системам автомобиля. Исходя из данных, полученных от блока BMS, ВСM и РCM регулируют выходной ток генератора и, при необходимости, выдают команды на отключение электрических нагрузок.

BMS-бетери монитор систем
ВСМ-боди контроль модуль (модуль кузова)
РСМ-пауэр контроль модуль (модуль двигателя)

Ок, понял, спасибо за разъяснение.

Тогда остается поставить пред на 40А, и кстати, нет у обычных аудиосистем такого потребления. За глаза хватит.

alfa25 · 23.04.2013, 12:03

Вот внешний вид модуля. Токовые клещи имеются, померяю аппетит и определюсь.
VVV спасибо

alfa25 · 24.04.2013, 08:05

Утрений замер на Yello: громкость на пиках 97 дб соответствует потреблению на тока 26 А. Три двухканальных усилителя, двухполосный фронт и саб
Использовался шумомер и токовые клещи.

Директор Луны · 24.04.2013, 08:08

Цитата:

Сообщение от alfa25

громкость на пиках 97 дб соответствует потреблению на тока 26 А.

Ну так ставьте 40А и закрывайте вопрос в свою пользу.
По методике судейства ЕММА уровень громкости около 85 дБ.
