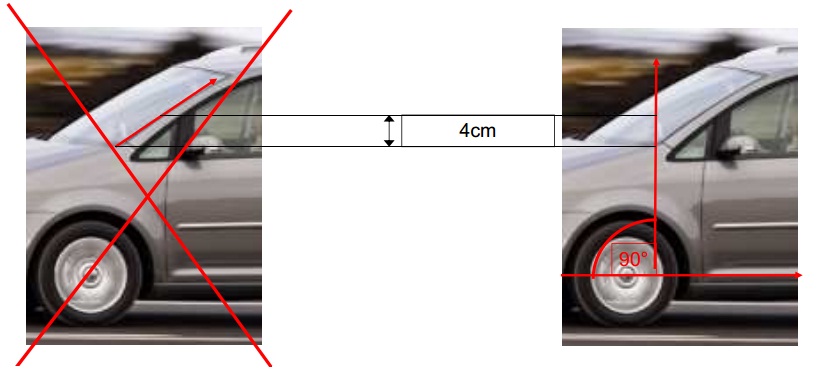

Правила ЕММА 2013. Вопросы / ответы.

[alfa25]

Вопрос по штатному кабелю заземления:
Масса на кузов с АКБ идет кабелем 80 кв.мм через модуль контроля зарядки. Минусовой кабель питания системы (25 кв.мм) запитан с точки подачи массы на кузов. Мне штатный провод посчитают за 6 кв.мм? Длина штатного кабеля с модуля на массу примерно 30 см

[Директор Луны]

Цитата:

Сообщение от alfa25

Мне штатный провод посчитают за 6 кв.мм?

Вам штатный минусовой провод посчитают по Правилам.
пс. Нарисуйте, пожалуйста, полную схему, с плюсами и всеми минусами (и штатными минусами тоже) - быстрее Вам помогут разобраться.
Пока что .....

Цитата:

Сообщение от alfa25

Масса на кузов с АКБ идет кабелем 80 кв.мм через модуль контроля зарядки. Минусовой кабель питания системы (25 кв.мм) запитан с точки подачи массы на кузов.

.... вообще мало что понятно.

Цитата:

Сообщение от alfa25

Длина штатного кабеля с модуля на массу примерно 30 см

Длина штатного минусового (и не только штатного) - не регламентирована. Важна не его (их) длина а его (их) сечение.


7. Кабели заземления также оцениваются! Если кабель заземления имеет меньшее сечение,
чем кабель «+», предохранители устанавливаются исходя из сечения кабеля заземления.
(Пример: «+» 50 мм², «земля» 20 мм² ==> предохранитель подбирается под 20-
миллиметровый кабель заземления).
8. Не забывайте о кабеле заземления от АКБ на кузов автомобиля. В идеальной ситуа
ции сечение кабеля/кабелей заземления должно быть равно сечению кабеля/кабелей пи
тания аудиосистемы.
Для кабеля заземления: cумма номиналов предохранителей всех кабелей питания аудио
системы, подсоединённых к АКБ (кроме кабелей ОЕМ), не может быть выше, чем макси
мальный номинал предохранителя для кабеля , разрешённого в соответствии с таблицей.
Для облегчения судейства: если кабелем заземления аудиосистемы является штатный
кабель заземления транспортного средства без изменений/дополнений то его сечение при
равнивается к 6 мм кв. (9 AWG) = 40А.


Добавлено через 8 минут

Цитата:

Сообщение от alfa25

Вопрос по штатному кабелю заземления:

Вопрос по штатному кабелю заземления!
Вы его оставили или ......????

[alfa25]

Ок.Завтра сделаю фото

[Директор Луны]

Цитата:

Сообщение от alfa25

Ок.Завтра сделаю фото

Ок. Завтра в свою очередь постараюсь разрисовать всё в картинках, чтобы каждый для себя закрыл раз и навсегда вопросы по минусам, в том числе и штатным.

[alfa25]

Вот

[Директор Луны]

На первом фото (если не ошибаюсь из-за качества фото) вижу 0 по пункту 4.2.2 Безопасность проводки. На втором фото - видно лучше.
По остальному - не очень понятно, нарисуйте пожалуйста схему или фрагмент из неё, касаемый этих фото.

[alfa25]

Попробуем так
