SEAT LEON YE.S.Pro. GAME OVER.

[Директор Луны]

Сабвуфер.
Быстро пишется да долго делалось.....
Единственный компонент, не поменявшийся в системе с самого начала.
Изначально - фришка, корзиной вверх - ностальгия по Фабии.
Меня трепали сомнения с самого начала что если сделать обычную (карпет или алькантара) полку - вид на усилки закроется. Тут как раз вовремя подвернулся немецкий полиакрил толщиной 26 мм (сцуко дорогущий но отступать было некуда) и умельцы с оборудованием, позволяющим работать с ним.
Единственное их условие было - макет и чертёж ОДИН и СРАЗУ, распилим по предоставленному а оно не подойдёт - купите ещё один кусок с работой (на минуточку так 550 уе ). А там ещё и задний торец в двух плоскостях для сопряжения (прилегания) с обшивкой задней двери. А надо было - герметично, понятно что для фришки - важнейшее условие.
Короче говоря, извели два листа хванеры и 4 дня времени......
Получилось с первого раза.

Крепёж к кузову - через деревянные проставки (для выборки высоты) металлические (4 мм) крепёжные планки крепятся на болты м10 непосредственно к "ушам" кузова.
По краям самой панели саба - по четыре отверстия, болтами м8 - уже к гайкам, наваренным на металлическую планку.
В итоге - очень крепко и надёжно.
Сверху весь крепёж закрывается штатными боковинами.






В самом акриле по диаметру отверстия под саб - отверстия, в них резьба под м6 и крепление саба болтами насквозную.



Голый чистый акрил смотрелся "слегка незаконченно", логотип EOS (буква О вокруг саба вообще шикарно вписалась по дизайну) из жёлтого (в цвет кузова машины) и чёрного акрила завершил общую картину дизайна полки с сабом.



Последние примерки, подключение....






С обратной стороны - защитная решётка, гайками к болтам, крепящим сабвуфер. Хоть Правила и не требуют защиты диффузора динамика, установленного "выворотно", решили перестраховаться со стороны багажника, для собственного успокоения - вещи там всякие, картошка О чём ни разу не пожалел потом...




ПС. Кстати - акрил на порядки прочнее чем любые фанеры/дсп.
Если позволяет бюджет - рекомендую для полки под такого рода установку фришек.

[Директор Луны]

Клеммы динамика снаружи закрыли пластиковой крышкой.



Марафет в виде подсветки багажника (сначала была красная потом в итоге лунная с оттенком жёлтого).
Парадные коврики с брендовым логотипом.




В общем, не знаю как вам, а нам кажется что багажник удался - не стыдно открыть "на людях"

[Nos music]

Да бюджет 1020Х1020 4000 грн

Вот вам и акрил 24 мм

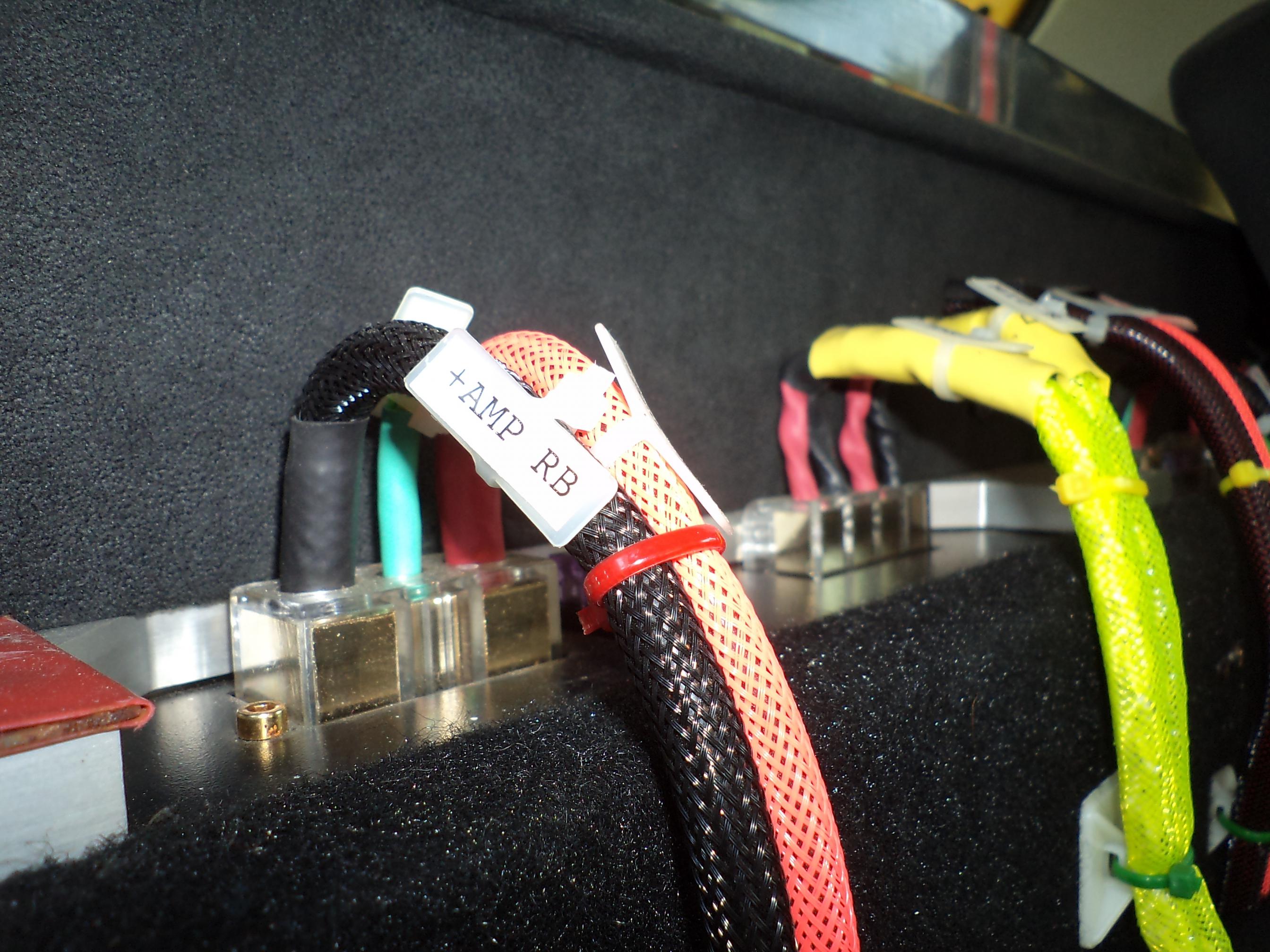

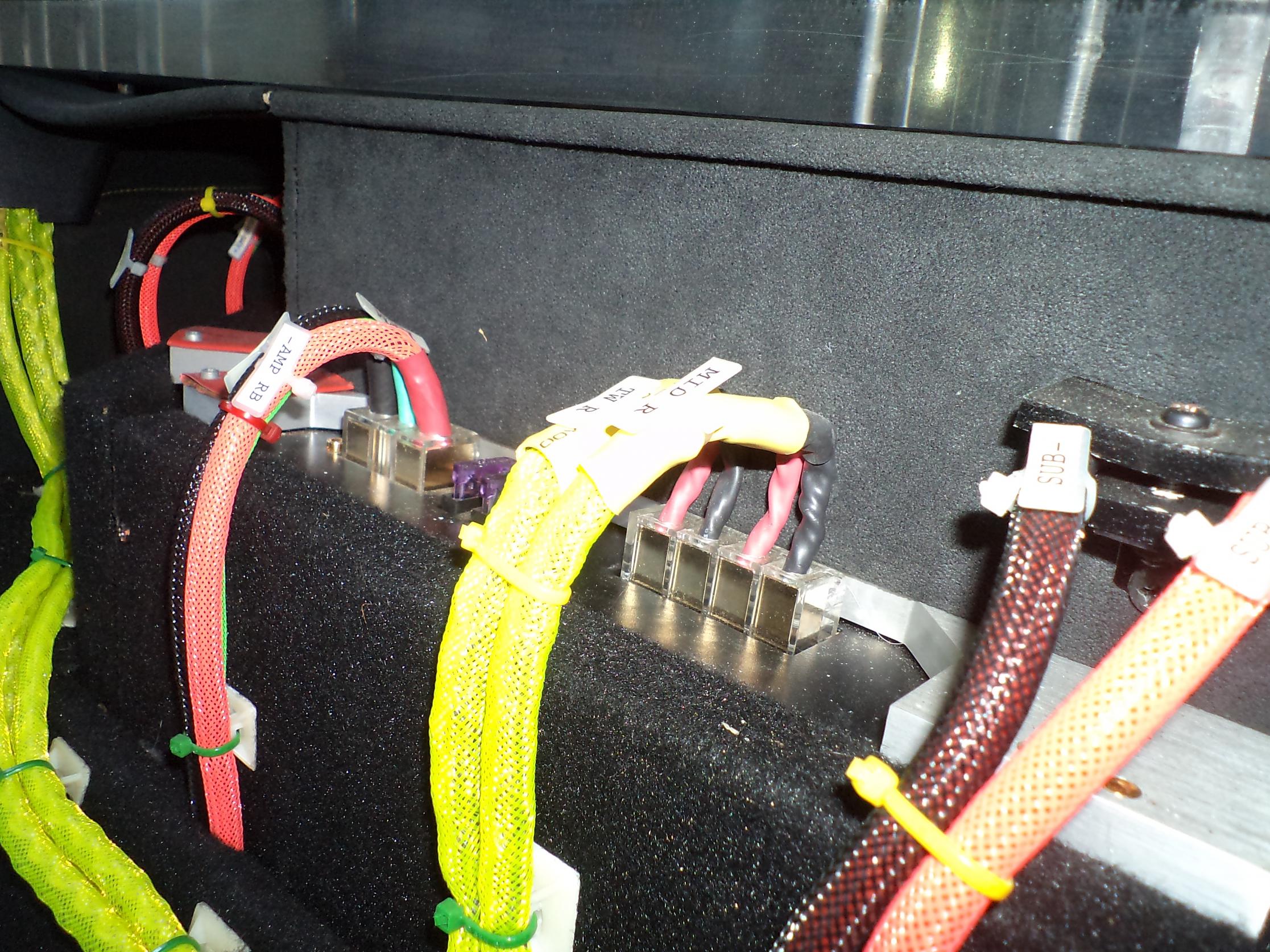

Дядь Боря, а будьте хорошим человеком, подскажите где покупали хомуты с площадками для подписывания проводов.
Заранее спасибо.

[Директор Луны]

Цитата:

Сообщение от Nos music

Да бюджет 1020Х1020 4000 грн

Вот вам и акрил 24 мм

Ну да, бюджет тот ещё.
Мне резали из 26мм-трового, цена листа 2 на 2,5 метра в 2008-м году была 9000 грв. Сколько стоит сейчас - даже боюсь представить.

Цитата:

Сообщение от Nos music

Дядь Боря, а будьте хорошим человеком, подскажите где покупали хомуты с площадками для подписывания проводов.
Заранее спасибо.

Да я, племяш, вроде и так хороший человек - уже всем кому надо было поотправлял упаковками/подарил десяток-другой таких стяжек. В запасниках вроде есть ещё - надо глянуть.
Покупал в Эпицентре вроде.

[Nos music]

Я весь Киев объехал, и ни где нет таких хомутов (((

Ладно, и на том спасибо.

[Директор Луны]

Цитата:

Сообщение от Nos music

Я весь Киев объехал, и ни где нет таких хомутов (((

Я завтра гляну в запасниках.
Напомни завтра в лс, или звони.

[Директор Луны]

Про пульт на руле я уже писал выше.
Для пассажира пульт установили между передними сиденьями, вместо подстаканников. Панель под пульт - тот же акрил. С пассажирского сиденья можно управлять как закреплённым (глазок смотрит в ГУ), так и при желании вынуть и взять в руки.





"Крутилочку" предусилителя первоначально впопыхах и при нехватке (как обычно) времени установили так.......



.....на первом же этапе услышали от судей "Фу, ну шо за лоховство!!! ", на второй этап уже переделали - тот же самый акрил.....




Ну, само-собой, чистота - залог успеха и, как минимум, избежание процедуры химчистки после инсталляции.

[Директор Луны]

Для соревнований сделали стендик с образцами материалов и комплектующих. И DVD диск с полной презентацией.



Альбомов презентации было сделано уже не помню сколько, вариаций 10 или 12. От первых....





....до варианта 2011, уже в стиле Ye.S.Pro.
