Изготовление сеток для СЧ
Хочу более детально описать процесс изготовления сеточек для СЧ.
В связи с переходом на трехполоску, возник вопрос - как сделать сетки для СЧ в одном стиле с ВЧ? Такая форма у меня на ВЧ - посередине выпуклая часть: |
|
|
|
19.03.2014, 23:10
|
#2 |
|
Регистрация: 14.06.2013
Адрес: Киев
Возраст: 41
Сообщений: 164
Вы сказали Спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 56
|
Re: Изготовление сеток для СЧ
1. Сетки от мидбаса 16,5 см. 2. Станок с ЧПУ - очень высокая точность исполнения. Либо ручной фрезер и терпение. 3. Шуруповерт, сверла. 4. Дерево твердых пород (я использовал массив ясеня) 5. Тиски либо пресс. 6. Вспомогательные бруски (лучше потолще, 25-30 мм) 7. Саморезы. 8. Ножницы по металлу, либо обычные, но помощнее. Фрезерую формы: матрицу и пуансон. |
|
|
|
|
19.03.2014, 23:21
|
#3 |
|
Регистрация: 14.06.2013
Адрес: Киев
Возраст: 41
Сообщений: 164
Вы сказали Спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 56
|
Re: Изготовление сеток для СЧ

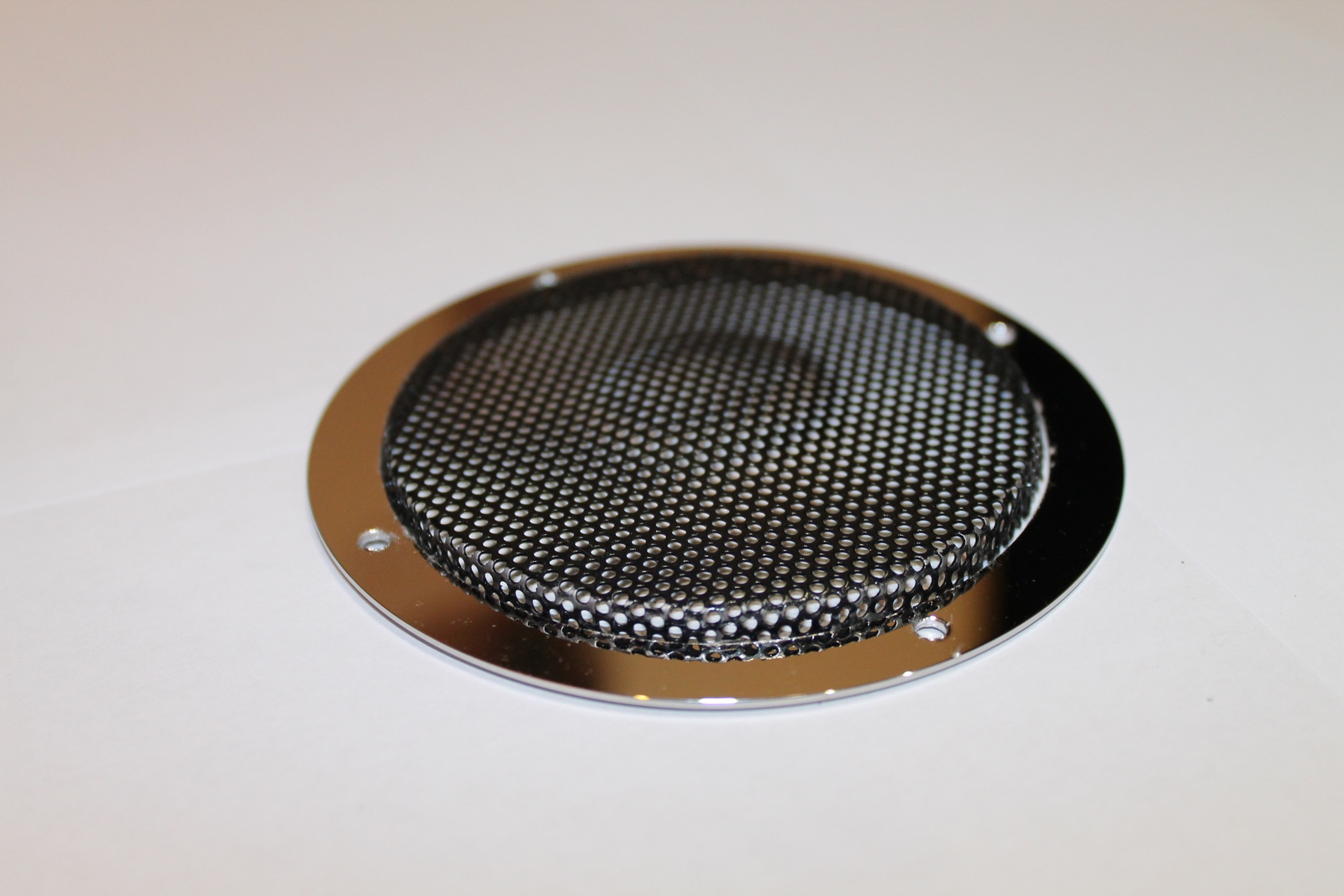

Вырезаем ножницами по металлу с запасом сетку от мидбаса. Кладем сетку на матрицу и прижимаем пуансоном. Внешний размер пуансона на 2-3 мм меньше внутреннего размера матрицы. Зажимаем все это в тиски либо пресс, и потихоньку зажимаем. Вот что получилось у меня в итоге: Последний раз редактировалось dmons; 19.03.2014 в 23:25. |
|
|
|
|
20.03.2014, 06:44
|
#6 |
Регистрация: 20.08.2012
Адрес: ♪♪♪ Одесса ♪♪♪
Возраст: 54
Сообщений: 1,317
Вы сказали Спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 198
|
Re: Изготовление сеток для СЧ
dmons, мне кажется по фото или волна на сетке, как и у меня была, всё же присутствует после давки?
Последний раз редактировалось loza; 20.03.2014 в 06:45. |
|
|
|
|
20.03.2014, 09:36
|
#9 |
|
Регистрация: 20.08.2012
Адрес: ♪♪♪ Одесса ♪♪♪
Возраст: 54
Сообщений: 1,317
Вы сказали Спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 198
|
Re: Изготовление сеток для СЧ
dmons, ну на фото значит показалось.
По сути конечно у Вас плоскость, а я делал сферу. Поэтому у меня шло волной. Ну ничего, управился.
|
|
|
|
|
20.03.2014, 10:08
|
#10 |
|
Регистрация: 14.06.2013
Адрес: Киев
Возраст: 41
Сообщений: 164
Вы сказали Спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 56
|
Re: Изготовление сеток для СЧ
Вот еще фото матрицы с брусками для зажима в тисках: |
|
|
|
|
22.03.2014, 23:15
|
#11 |
|
Регистрация: 14.06.2013
Адрес: Киев
Возраст: 41
Сообщений: 164
Вы сказали Спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 56
|
Re: Изготовление сеток для СЧ
Возник вопрос - чем прижать сетки?
В закромах обнаружились 3 винчестера, из которых я вынул магниты... Так совпало, что диаметр жесткого диска - 95 мм - как раз то, что мне нужно для монтажа на СЧ! В дальнейшем, колечки будут окрашены черным матовым цветом. Итак, фото: |
|
|
|
|
