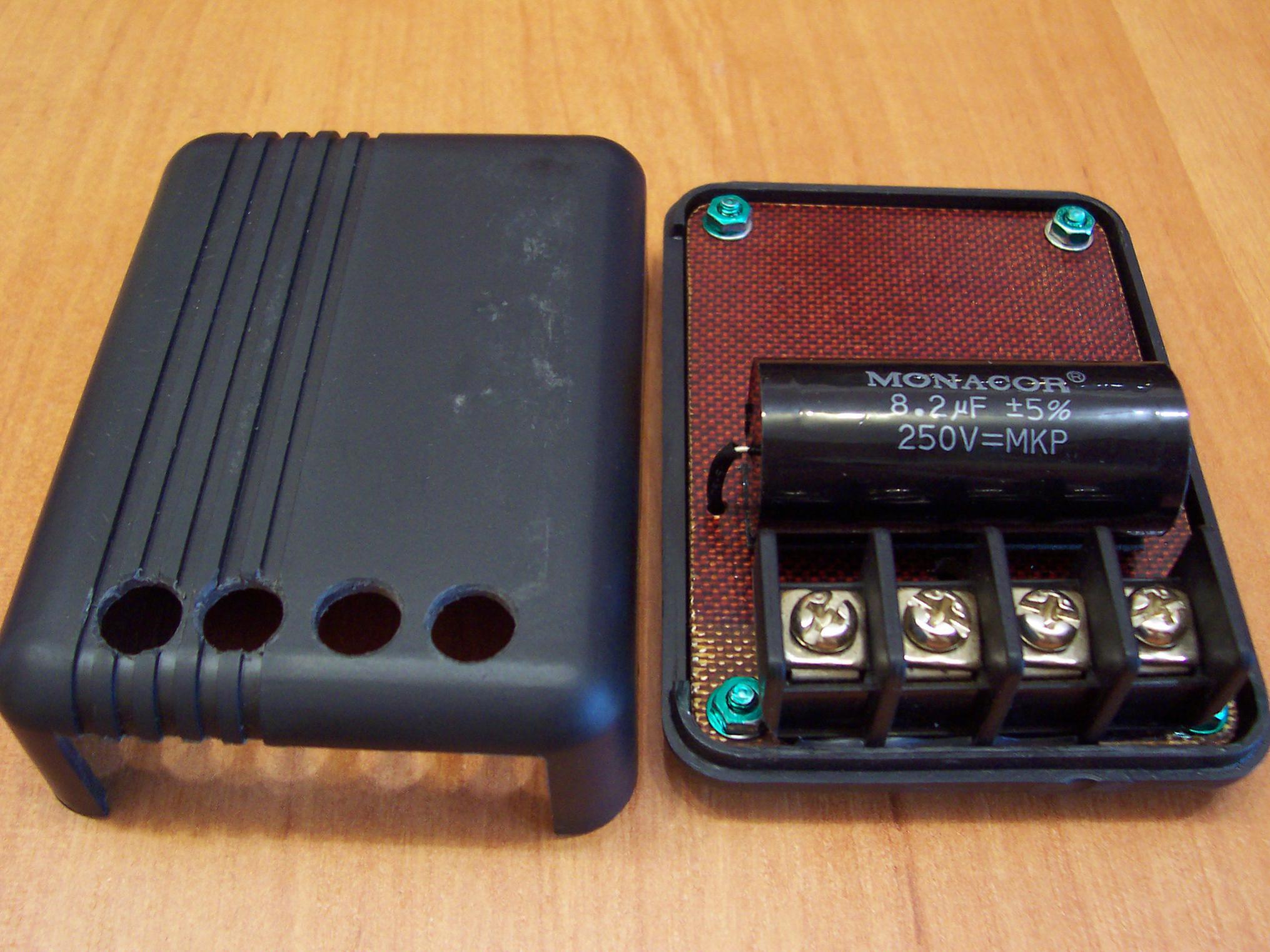

А вот и мои кроссоверы.
При использовании поканального усиления, сделал их в отдельных корпусах.
Схема проста:
Мид - I порядок + (Zobel) до 4200 Гц.
Твитер - I порядок от 4800 Гц.

Все расчеты и схемы брал здесь

Большое спасибо:
Каток - за многое (все и не перечислишь).
Alex.z - за комплектующие.

[q_w_e_r_t_y]

интересно.. получается 2 канала усилка играют на КЗ по ВЧ, а 2 канала на КЗ по НЧ.. или я чтото не понимаю?

...
ан нет, таки не правильно понимаю..)) но всё-равно для уся не оч.хорошо..

[Kondor]

Цитата:

Сообщение от q_w_e_r_t_y

интересно.. получается 2 канала усилка играют на КЗ по ВЧ, а 2 канала на КЗ по НЧ.. или я чтото не понимаю?

...
ан нет, таки не правильно понимаю..)) но всё-равно для уся не оч.хорошо..

а я таки не понимаю, что имелось ввиду...

[yupiter3]

Цитата:

Сообщение от q_w_e_r_t_y

получается 2 канала усилка играют на КЗ по ВЧ, а 2 канала на КЗ по НЧ.. или я чтото не понимаю?

я так понял это по каждой коробочке на канал, всего 4 коробочки.

[Kondor]

Цитата

Сообщение от yupiter3

я так понял это по каждой коробочке на канал, всего 4 коробочки.

Совершенно верно! Всего 4 коробочки
Просто сфоткал один на твитер и один на мид

[q_w_e_r_t_y]

да нет, я понял, что коробочек 4шт, просто с этими последовательными фильтрами... в голове сразу нарисовалась схема последовательного фильтра первого порядка, разбил её на поканалку (катушка параллельно ВЧ, ёмкость параллельно миду) и получилось, что у 2х каналов уся (которые на ВЧ) короткое (оч.малое сопротивление) по низким частотам (считай КЗ), а у других 2х - малое по высоким.. НО, если катушка и ёмкость последовательно динамикам (они ж последовательно?), то всё с точностью до наоборот.. на 2х каналах оч.большое сопротивление по НЧ, а на 2х - по ВЧ.. так что всё ОК.. что-то много текста, опять всех запутал наверное)))

[Kondor]

Цитата:

Сообщение от q_w_e_r_t_y

НО, если катушка и ёмкость последовательно динамикам (они ж последовательно?), то всё с точностью до наоборот.. на 2х каналах оч.большое сопротивление по НЧ, а на 2х - по ВЧ.. так что всё ОК..

Совершенно верно
На вч кондер последовательно.
На нч катушка последовательно + цобель после катушки перед динамиком
