Фазовое и временнóе согласование динамиков на частоте раздела полос.

[alfa25]

Цитата:

Сообщение от KAMIKAZE

SOVA, Вы похоже замерили минильную фазу

Минимальная фаза обычно и в салоне авто сильно красивая

[KAMIKAZE]

Незнайка на Луне, да не очень знаком с пектролабом, замеренную показывает, понятно.

SOVA, да все верно, реальная, но тогда мне непонятно как Вы трактуете такие кривулины, мне они почти непонятны/

[Незнайка на Луне]

Мелодрама , 377 серия .Обещанного 3 года ждут ...
Немного по 99 пионеру

ФВЧ 4к , разные порядки , стрелкой указан график второго порядка - некорректное измерение . Должен пройти через общую точку пересечения . Извините недосмотрел .


Фаза - сравнение первого и пятого порядков. Кривульки в красном кружке - курсор на начале импульса . В синем - нулевая задержка ,или максимум импульса , с 1кгц практически совпадает с минимальной фазой .
Играться более с Пионером времени не было , настройка в следующих сериях .

[Незнайка на Луне]

Продолжим.
Субару . Фотки в разделе " мои поделки"

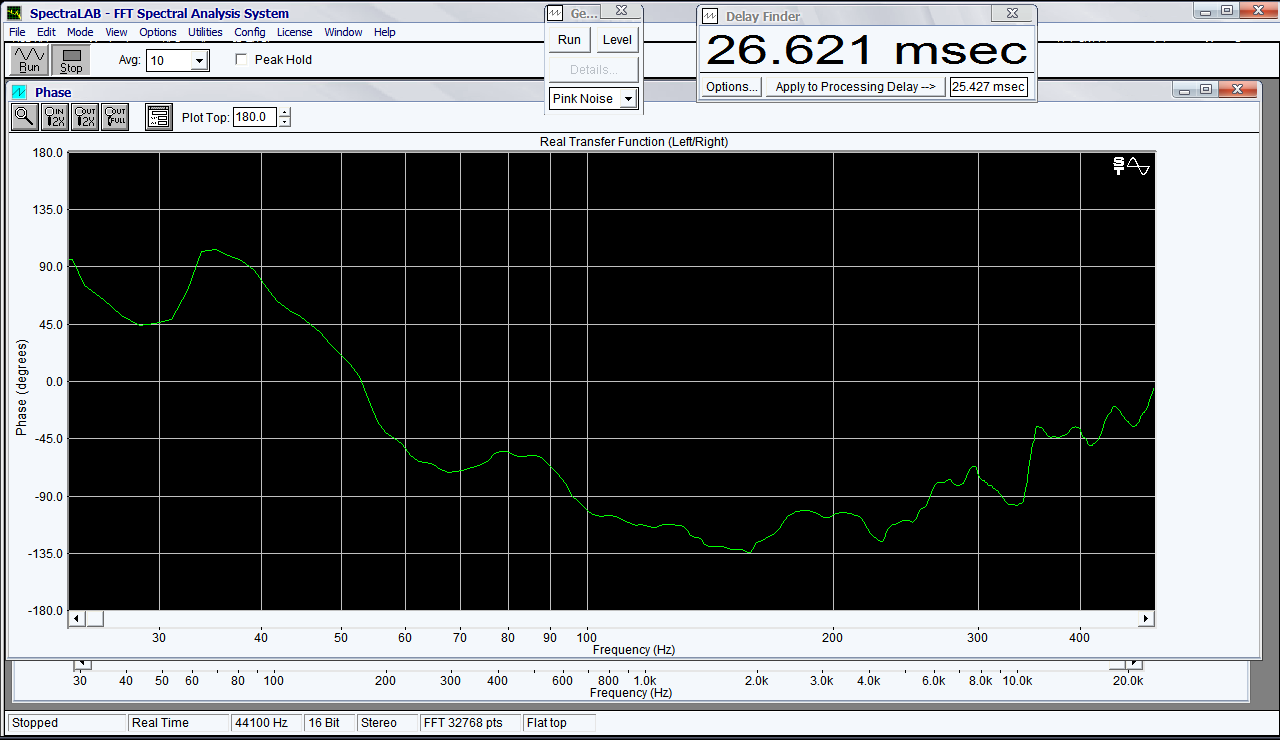

Начнем с фундамента , а именно - саба .Смотрим ФЧХ.

ФНЧ 50гц/12дб.окт , микрофон ухи водителя . На частотах 60-70 гц явный дефект . А вот на следующей картике микрофон по центру салона и ФЧХ гораздо приятней .


Вывод прост - саб , по возможности , режем ниже 50 гц . Если мид туда доиграет Регультат на следующей картинке .

Саб и оба мида , АЧХ и ФЧХ в АРТА . Видны остатки от былой катастрофы .
Продолжение следует...

[Незнайка на Луне]

Нашел саб на месте водителя в АРТА , можно сравнить с ФЧХ в Спектралабе - первая картинка в предыдущей серии.

[Незнайка на Луне]

Теперь о совсем плохом . Переотражения и опять резонансы .

Левый мид , провал на АЧХ , перепад на графике мин. фазы . Поперечный резонанс , устранить можно только установкой мида в другое место , а лучше и в другое авто

Тот же дефект на графике ГВЗ - стрелочка номер два , а вот стрелочка первая еще резонанс , угадайте какой .

Следующие три картинки АЧХ , мин. фаза и ГВЗ . Левый канал желтая , правый розовая , кривульки.

Ну АЧХ с таким разрешением страшненькая , но хорошо видно "гребенку"(интерференцию) на СЧ и ВЧ .

На этом графике можно наблюдать соответствующие изменения минимальной фазы .

График ГВЗ наводит на мысли о бренности всего сущего ...

А вот фаза левый ...


...фаза правый каналы , ну не так уж точно сведенные , но ...

Если представлять , на каких частотах резкие перепады фазы соответствуют дефектам ФЧХ самих динамиков , то можно ловить блох по сопряжению полос . Видно явное отличие левого канала от правого , особенно выше 2 кгц .

[KAMIKAZE]

Спасибо за многоизмерения

Цитата:

Сообщение от Незнайка на Луне

Немного по 99 пионеру

по этому в принципе не интересны електрические ачх самого фильтра, я бы хотел увидеть готовую настройку системы используя его ведь есть он фазолинейный т.е. FIR то и фаза должна получиться такая же, для всей системы. Если этого нельзя добиться в авто(в чем я не уверен и думаю что можно) то смысл его покупки.

Далее по графикам вопрос: а почему вы используете такое малое окно если хотите посмотреть саб? Арта показывает измеренное только от 50гц.
Минимальная фаза в принципе не несет информативности. А Вы а арта 2-х канально замеряли?

Цитата:

Сообщение от Незнайка на Луне

Теперь о совсем плохом . Переотражения и опять резонансы .

А можно все файлы Pir из предыдущих постов выложить? http://rghost.ru/

Добавлено через 3 минуты
И еще вопрос, я дома смогу себе поставить 99й? у него управление с компа есть? В режим настройки на лету есть?

Добавлено через 55 минут
З.ы. RS-P99 интересен, можно какой то обзор быстрый сделать? ну что он умеет как настраивается, если можно в личку, буду очень признателен
