Про перекручивание фаз в мостовых каналах усилителя.

[Arrt]

Цитата:

Сообщение от prizrak

В простой схеме усилителя если сигнальная масса она как правила и общая масса, входа короткозамкнута с (-) выходных клем , то это означает что канал прямой. А в нашем случай прокатит ли такой способ незнаю могут быть подводный камни.

И когда ты наконец будешь учиться?

Мминус прямого канала это не клема (-) питания и не корпус, если не разбирать усилитель, то звонишь тестером клемы одного канала со вторым. Так и находишь у одного канала клемма маркирована (+) у другого (-) которые звонятся между собой. Это и есть - общий, или земля блока питания. Часто она же на корпусе РСА разъемов. Так вот прямой канал это тот у которого (-) клемма звонится.


Теперь собственно ты и поймешь, что клеммы инвертированного канала уже перевернуты, т.е. маркировка с учетом инверсии канала. И никакой динамик переворачивать не нужно, достаточно соблюдать маркировку.

[prizrak]

Цитата:

Сообщение от Arrt

маркировка с учетом инверсии канала

Боюсь что не все производители маркируют клемы правильно, луче перепроверю.

Цитата:

Сообщение от Arrt

Минус прямого канала это не клема (-) питания и не корпус

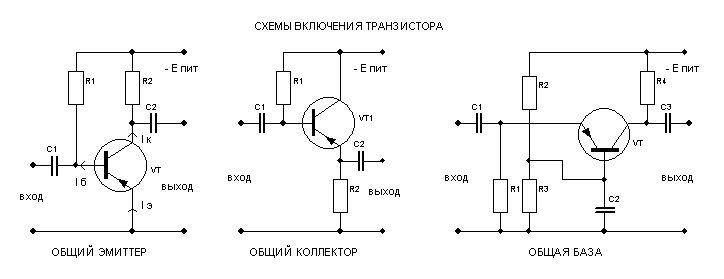

Ключевое слово было "В простой схеме усилителя" Типа такой:

[wollik]

Цитата:

Сообщение от prizrak

Боюсь что не все производители маркируют клемы правильно, луче перепроверю.

Если клеммы маркированы не правильно, то это уже не производитель,а нелепый самопал.

[igorvolikov]

Цитата:

Сообщение от wollik

Если клеммы маркированы не правильно, то это уже не производитель,а нелепый самопал.

Или усилок твикнутый. И инвертирующий просто удален.
Тогда опытные твикеры обычно черным(в редких случаях синим или зеленым, а еще реже красным ! ) маркером рисуют возле клемм правильную фазировку

[prizrak]

Та что вы лахайти? ну не знал теперь разобрался, аж самому стыдно что такую тему по развёл потом понял туплю, отщелкнул три щелчка на ручнике в мозгу и поехал дальше тему закрываем.

[prizrak]

Цитата:

Сообщение от Arrt

звонишь тестером клемы одного канала со вторым. Так и находишь у одного канала клемма маркирована (+) у другого (-) которые звонятся между собой. Это и есть - общий, или земля блока питания. Часто она же на корпусе РСА разъемов. Так вот прямой канал это тот у которого (-) клемма звонится.

Точно так и есть, проверил тестыром, всем спасибо разобрался.
