Clarion HX-D10, твик.

[Каток]

Какое-то время тому назад наш форумчанин забросил мне вот такой Кларион на доработку.



Наверное, пришло время выложить отчёт...
Clarion HX-D10 - добротный аппарат, который всегда котировался у автозвуколюбов. И даже сейчас, после того как он несколько лет снят с производства, он может дать фору многим новодельным "балалайкам", из-за чего владельцы этих аппаратов и не спешат расставаться с ними, а пытаются немного "подшаманить".

Пожелания были сформулированы коротко: вытащить звук, и побольше.

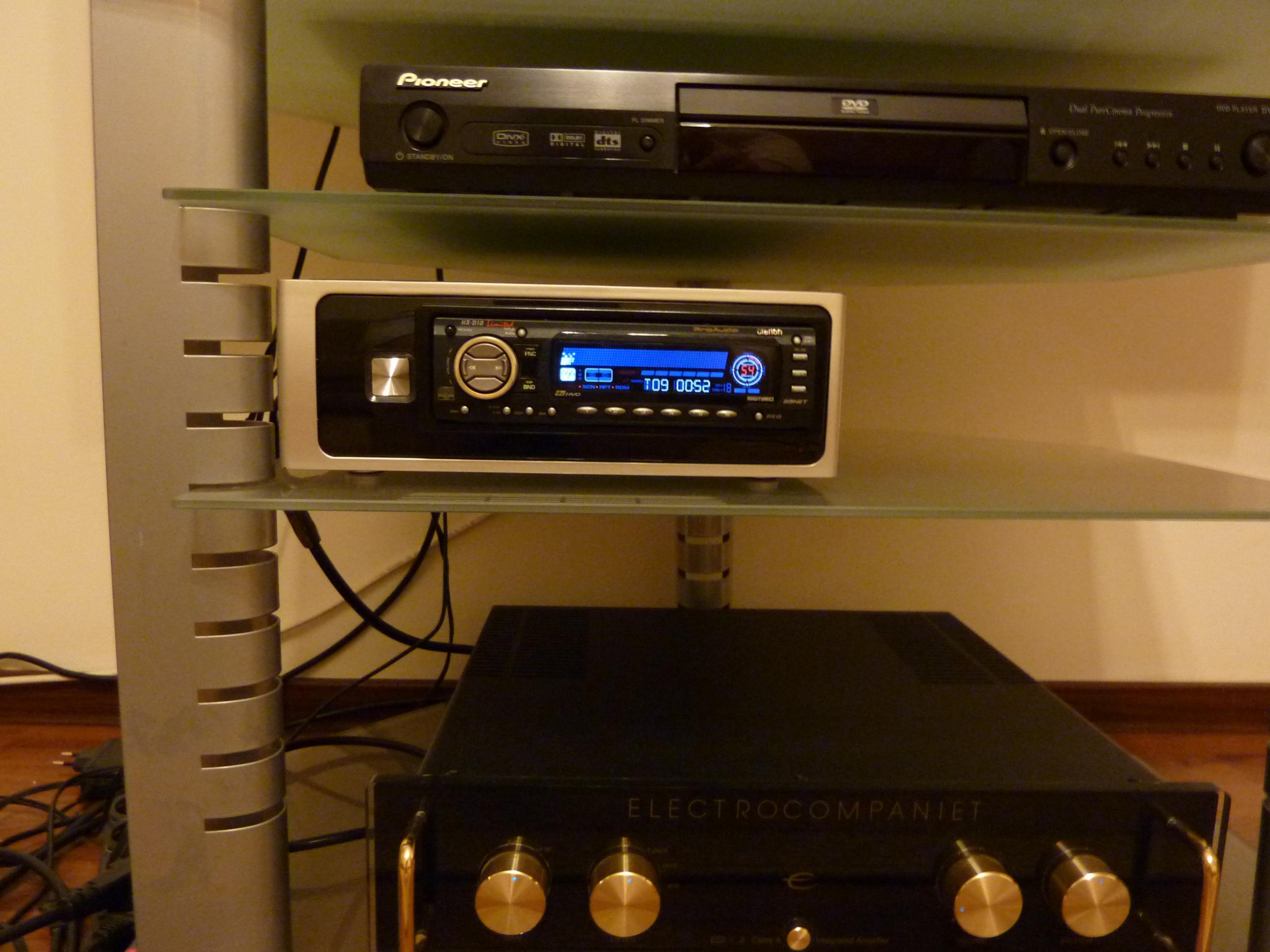

Осталось только отслушать магнитолу в стоковом состоянии (дома, на своей аппаратуре с известным звучанием), и переходим к изучению начинки, а заодно и пытаемся определить фронт работ.

Построена эта Клара немного необычно. CD-привод отдаёт наружу сигнал в цифре. И не просто в цифре, а в SPIDF. Поэтому на главной плате стоит сначала приемник SPDIF (IC404 89051V), который преобразовывает сигнал в формат, понятный для ЦАПа. ЦАПом тут работает AK4380 (IC405) - "родственник" (предшественник) моего АК4385 в 33ем Дживисе. Это вобщем-то хорошо: ЦАПы эти достаточно "музыкальные", и скорее всего благодаря именно им эта Клара заслужила уважение. Да и я немного уже прощупал эту серию от Asahi Kasei, немного
"пристрелялся" к тому, что им надо. Формальные характеристики AK4380 не слишком впечатляют по нынешним сумасшедшим временам. Он понимает до 24бит/96кГц, имеет динамических диапазон в 100дБ и THD+N= -88дБ (что соответствует реальному разрешению выходного сигнала в 14.33 бита). Архитектура ЦАПа фирменная - многоуровневая дельта-сигма с доп наворотами, которую производитель называет "AKM's multi-bit".

Согласно даташита, разработчики особое внимание уделяли линейности преобразования и устойчивости к джиттеру тактового сигнала. Возможно по этой причине, не смотря на невысокое значение THD+N этот ЦАП звучит очень приятно и музыкально. А может разработчики ещё что-то знали, но не сказали. Во-всяком случае, формальные параметры тоже всего лишь "информация для размышлений" и можно вспомнить, что ламповые усилители, хотя и уступают транзисторным по формальным характеристикам, но в домашнем хай-энде котируются весьма высоко. То есть, проценты, децибелы и биты - это хорошо, но видать есть что-то ещё кроме них, что ухо слышит, а приборами мерять ещё не догадались.

После ЦАПа сигнал поступает на регулятор громкости/тебров и прочего, что можно регулировать - E-vol (Electronic Volume Regulator) IC161 TDA7716N. Это аналоговая микросхема, поэтому все регулировки она делает без цифровой обработки, и задержки делать не умеет. На её выходах стоят операционные усилители (ОУ) NJM4565 с двуполярным питанием +/-8V, которые раскачивают линейные выходы до 4V. Усилителей три (сдвоенных) IC - шесть выходов. Причем левые каналы (фронт и тыл) усиливаются одним ОУ (IC402), а правые - другим (IC403). Такое решение позволяет существенно повысить переходное затухание между стереоканалами, что всегда хорошо для построения пространства и сцены. Третий ОУ -IC404 - обслуживает сабовые выходы NON-FADER OUT.

Это, собственно, почти весь аналоговый тракт магнитолы. Ну ещё есть аналоговый сигнал с FM-приёмника и операционник на линейном входе, обслуживающий AUX.

Топология печатной платы продуманная, земля и питание разведены грамотно, толщина питающих проводников вобщем-то достаточная. Интересно, что кроме стабилизаторов необходимых для аналоговой части напряжений питания (+5V, +/-8V), сделан ещё отдельный высокостабильный источник образцового напряжения Vref.

Остальное видно на фотографиях.
Главная плата, в стоковом состоянии (верхняя и нижняя сторона):





Размещение основных узлов на плате (куда смотреть):




Ну что, поехали. Жертвы намечены, паяльник разогрет. Начинаем подготовку - "зачистку" от всего "ненужного".
Главная плата, готовая к принятию новой комплектухи.





Теперь начинаем идти по узлам, от входа сигнала к его выходу. Доработка SPDIF-приёмника и ЦАПа:





Запаиваем новые ОУ линейных выходов, левые (IC402) и правые (IC403) каналы. Не очень качественная фотка, сорре. К тому же забыл сделать фотку после смывки флюса, поэтому выкладываю что есть: новые THS4082IDGNR в MSOP-корпусах.





Доработка E-Vol:





Доработка питания -8Vaudio





Доработка стабилизаторов образцового напряжения Vref, питания +8Vaudio и ОУ линейного входа (AUX)





Результат: доработанная плата, общий вид сверху и снизу





Ну и, как обычно, список выполненных замен с координатами целей, для тех кто решит помучить свой аппарат самостоятельно.




Результат получился достаточно неплохим, магнитолка "проснулась". И хотя окончательный результат станет ясен после прогрева, но уже сразу после включения слышно, что по всему спектру сигнала есть улучшения. Это касается и НЧ-регистра, и высоких частот, и - самое главное - серединки.

Думаю, что хозяин аппарата сам выскажет своё мнение после того, как отстроит систему и прогреет магнитолу.
(Я-то могу быть и немного предвзятым.)

P.S. Да, сделать SPDIF-выход с этого Клариона - две минуты, пять копеек. Если будет нужно зацепить внешний процессор, то это реализуется очень просто.
