Кабеля, думаю у многих вопросы отпадут)

[AlexMonacor]

Привет всем.
Думал создать отдельную тему, но т.к. ветка уже есть и к логическому завершению не доведена, я решил ее продолжить небольшим и скромным исследованием силовых кабелей.
На просторах нашего (и не только) форума многие часто задаются вопросом: "а какой же все-таки силовой кабель максимально качественный, имеет минимальную цену и стоит ли переплачивать??"
В нескончаемых спорах со сторонниками и противниками отечественного/китайского "медьпрома" и благодаря поддержке форумчан Серджинио (Ивано-Франковск),Жека Клео (Киев) и Вертуал (Киев) был проведен минитест кабелей.
Серджинио предоставил кусок медного отечественного винтажного провода сечением 25мм.кв.
Жека Клео - кусок китайского медного сечением 20мм.кв
Вертуал - спасибо, что не послал и провел замеры двух участников теста.
Итак, легкое описание тестируемых:
1.Отечественный, изоляция резиновая, жилки толстые,с гибкостью хуже
2.Китайский (выпускается многими брендами), изоляция силиконовая, жилки мелкие, гибче первого ес-но

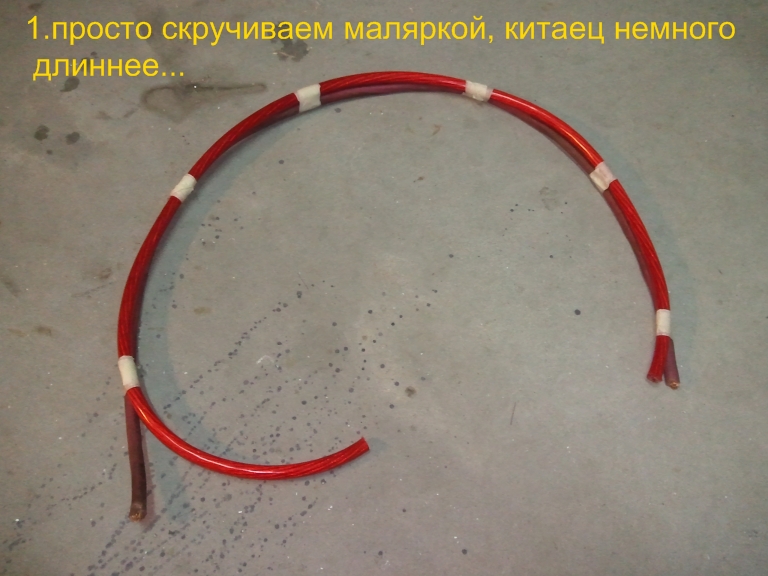

Выводы не делаю; по фотографиям, сделанным Анатолием (ака Вертуал) в принципе понятно должно все быть

[K.O.S.]

Леша, я не согласен с "4.1" когда раньше паял клемочки, то после демонтажа китайчегов всегда замечал жесткую окисленность в 5-10см рядом с местом пайки... т.е., по предположению, изоляция плавится, пускает кислород... и даже если оно герметично оплавится, что думаю невозможно, кислород все равно свое дело сделает.

не понял к чему пункт "7"

на "9" фото одна клема прибора на китайском, а другая на советском... кому верить?

имхо.

[Samonov Oleg]

Цитата:

Сообщение от K.O.S.

Леша, я не согласен с "4.1" когда раньше паял клемочки, то после демонтажа китайчегов всегда замечал жесткую окисленность в 5-10см рядом с местом пайки... т.е., по предположению, изоляция плавится, пускает кислород... и даже если оно герметично оплавится, что думаю невозможно, кислород все равно свое дело сделает.

Думаю дело не в изоляции, а в флюсе который использовался...

По фото 9, не понял в чем трудность была подключится к отечественному проводу без перемычки?
За труды и старания респект однозначно!

[Каток]

Цитата:

Сообщение от Samonov Oleg

Думаю дело не в изоляции, а в флюсе который использовался...

Это вполне может быть и из-за изоляции. Если для неё использовался хлор-содержащий полимер, например.

[N 16]

Цитата

Сообщение от Alex.z

Привет всем.
Думал тему, но т.к. не понятно все

Это -ть ,ты, себе"шнурочки" для Монахеоровских пищалочек подбираеш?

[Mits]

"на "9" фото одна клема прибора на китайском, а другая на советском... кому верить?"

Действительно, както замеряли вы не понятно -вопросы появляются, а не "отпадают"

[AlexMonacor]

Для особо ленивых рекомендую клацнуть на 9-ю фотку и разглядеть там перемычку
По фото 7 - обьяснит Анатолий подробно, аццкий лабораторный блок питания принадлежит ему

[Cobox]

Цитата

Сообщение от Alex.z

Для особо ленивых рекомендую клацнуть на 9-ю фотку и разглядеть там перемычку

Эксперимент, без определеных уточнений и объяснений, действительно не внушает доверия. И вот почему я поддаю результаты измерений под сомнения:
а) не известны погрешности измерений (точность измерительных приборов?), это очень важно в данном случае, так как измеряемые величины сопоставимы по величине с погрешностью.
б) также не известно падение напряжения на перемычке (какую погрешность в результаты вносит она?)

P.S. а в общем-то ребятам респект за их труд и старания

[vertual]

7я фото показыват, что измерение проводится источником тока, и через кабель постоянно течет 10А. тестер меряет падение напряжения на участке цепи.

9я фото, это наилучшее положение пробников для совкового кабеля, если из принципа мерять как китайца то совок не дает стабильных показаний.


в целом еще был замер прецизионным измерителем иммитанса, там ток только 2мА, разница сопротивлений составила 10% в пользу китайца, он просто толще.

вывод, совку его дубовость и окисленность не позволяет получить надежный контакт в зажимных терминалах обычной аудиаппаратуры, его только предварительно обжимать или впаивать в переходную клемму.

китайцу достаточно просто незначительного прижима и его пластичность даст хорошее пятно контакта. он идеально соответвует таким-же китайским клеммам

по поводу пайки, я уже лет 7мь паяю газом оловянно-медным припоем с полудой клеммы. ни одна не окислилась, даже там где нет изоляции.
очищенный китаец сразу впитывает олово, как луженый. совок нужно предварительно лудить, а еще лучше ножичком каждую жилку пошкрябать - мрак.

[K.O.S.]

Цитата

Сообщение от vertual

7я фото показыват, что измерение проводится источником тока, и через кабель постоянно течет 10А. тестер меряет падение напряжения на участке цепи.

Аццкий БП +100500 )))))

[vertual]

вот пример пайки кос и китайских кабелей.

конечно ПЭЛ/ПЭВ это не силовой кабель который предоставил мне Алекс, но лужение задалбывает одинаково.

436 и 434, одна из последних моих работ.

279я тюнинг одного из усилков как выглядит процесс переделки транса.
