Старый 02.02.2012, 19:49   #1
alfa25

Аватар для alfa25

Регистрация: 11.03.2011
Адрес: Kotsubinskoe
Возраст: 53
Сообщений: 299
Вы сказали Спасибо: 19
Поблагодарили 26 раз(а) в 14 сообщениях
Репутация: 65
По умолчанию Re: Расчет сабвуфера программой jbl speakershop

Нашел статью по измерению передаточной функции салона http://cxem.net/sound/dinamics/dinamic47.php
Потеплеет попробую.
alfa25 вне форума   Ответить с цитированием Вверх
Старый 03.02.2012, 11:28   #2
Куряка
Старейшина

Аватар для Куряка

Регистрация: 30.03.2009
Адрес: Днепропетровск
Возраст: 61
Сообщений: 2,269
Вы сказали Спасибо: 157
Поблагодарили 213 раз(а) в 103 сообщениях
Репутация: 339
По умолчанию Re: Расчет сабвуфера программой jbl speakershop

Цитата:
Сообщение от alfa25 Посмотреть сообщение
Нашел статью по измерению передаточной функции салона http://cxem.net/sound/dinamics/dinamic47.php
Потеплеет попробую.
Ждём отчёта.
Куряка вне форума   Ответить с цитированием Вверх
Старый 25.02.2012, 15:53   #3
alfa25

Аватар для alfa25

Регистрация: 11.03.2011
Адрес: Kotsubinskoe
Возраст: 53
Сообщений: 299
Вы сказали Спасибо: 19
Поблагодарили 26 раз(а) в 14 сообщениях
Репутация: 65
По умолчанию Re: Расчет сабвуфера программой jbl speakershop

Испытуемые - Helix P10 в ЗЯ 16 литров и салон Форд Фиеста 2006 года. RTA и генератор розового шума из программы RoomEQ, внешняя звуковая карта Audio Kontrol 1, микрофон Behringer ECM8000, шумомер для калибровки(кетайский). Напряжение на выходе усилителя на саб 1в. В качестве линейки использовал программу SpectraPLUS в режиме стерео. Измерений было несколько, потом вычислял среднее значение в салоне и среднее значение снаружи.
1 фото - "линейка"
2 фото для наглядности внутри салона
3 фото средняя АЧХ внутри
4 фото для наглядности саб вне салона
5 фото средняя АЧХ вне салона
6 фото АЧХ внутри минус АЧХ снаружи
Миниатюры
Нажмите на изображение для увеличения
Название: Линейка.jpg
Просмотров: 1543
Размер:	501.5 Кб
ID:	15469   Нажмите на изображение для увеличения
Название: Салон1.jpg
Просмотров: 1488
Размер:	202.7 Кб
ID:	15470

Нажмите на изображение для увеличения
Название: Среднее_внутри.jpeg
Просмотров: 1499
Размер:	30.1 Кб
ID:	15471   Нажмите на изображение для увеличения
Название: Снаружи1.jpg
Просмотров: 1553
Размер:	204.6 Кб
ID:	15472

Нажмите на изображение для увеличения
Название: Среднее_снаружи.jpeg
Просмотров: 1451
Размер:	30.8 Кб
ID:	15473   Нажмите на изображение для увеличения
Название: Результат.jpeg
Просмотров: 1515
Размер:	31.7 Кб
ID:	15474

alfa25 вне форума   Ответить с цитированием Вверх
Старый 26.02.2012, 14:49   #4
alfa25

Аватар для alfa25

Регистрация: 11.03.2011
Адрес: Kotsubinskoe
Возраст: 53
Сообщений: 299
Вы сказали Спасибо: 19
Поблагодарили 26 раз(а) в 14 сообщениях
Репутация: 65
По умолчанию Re: Расчет сабвуфера программой jbl speakershop

Выполненные измерения только добавили вопросов После внесения результатов и создания файла влияния салона , возник вопрос к какому уровню нормализовать данные, а то графики ачх в jbl ss выглядят нереально. Кто хочет, попробуйте. Распакуйте файл и в jbl ss выберете путь
Edit---Interior Acoustics---Load Acoustic File---место хранения распакованого файла---ок
Нормализация делается двойным кликом на выбранном уровне
Миниатюры
Нажмите на изображение для увеличения
Название: Выбор_уровня.jpg
Просмотров: 3906
Размер:	181.1 Кб
ID:	15524   Нажмите на изображение для увеличения
Название: Подтверждение.jpg
Просмотров: 3742
Размер:	377.4 Кб
ID:	15525

Вложения
Тип файла: zip FIESTA.ZIP (239 байт, 3176 просмотров)
alfa25 вне форума   Ответить с цитированием Вверх
Старый 01.03.2012, 20:23   #5
alfa25

Аватар для alfa25

Регистрация: 11.03.2011
Адрес: Kotsubinskoe
Возраст: 53
Сообщений: 299
Вы сказали Спасибо: 19
Поблагодарили 26 раз(а) в 14 сообщениях
Репутация: 65
По умолчанию Re: Расчет сабвуфера программой jbl speakershop

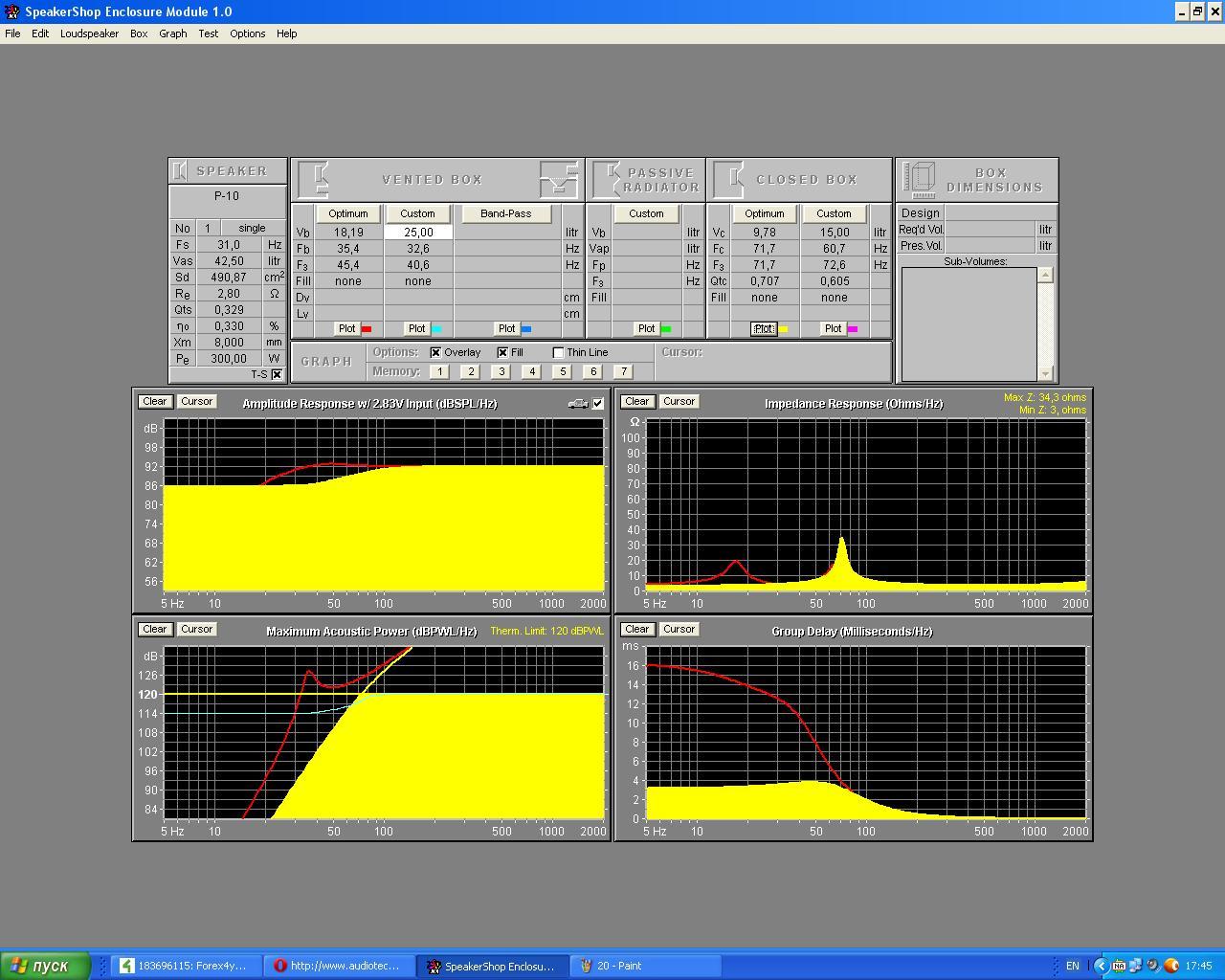

"Немножко" перелопатил необъятные просторы и ответ нашелся. Полученые значения в дб с последнего графика поста №60, в случае моих измерений, необходимо использовать с коэфициентом 0,4. Нормализация в JBL SS приводится к частоте 125 Гц!!! Добавляю правильный файл передаточной характеристики салона уже нормализованый.
Миниатюры
Нажмите на изображение для увеличения
Название: Расчетный_результат.jpg
Просмотров: 3655
Размер:	144.7 Кб
ID:	15610
Вложения
Тип файла: zip FIESTA1.ZIP (247 байт, 3107 просмотров)
alfa25 вне форума   Ответить с цитированием Вверх
Старый 30.05.2012, 12:34   #6
Pashavoydyuk

Аватар для Pashavoydyuk

Регистрация: 04.10.2009
Адрес: Киев-Ковель
Сообщений: 147
Вы сказали Спасибо: 19
Поблагодарили 10 раз(а) в 8 сообщениях
Репутация: 15
Отправить сообщение для Pashavoydyuk с помощью Skype™
По умолчанию Re: Расчет сабвуфера программой jbl speakershop

Вот инструкция на русском языке )
Вложения
Тип файла: pdf SPSHOP.pdf (428.0 Кб, 8000 просмотров)
Pashavoydyuk вне форума   Ответить с цитированием Вверх
Старый 15.07.2012, 19:35   #7
tsinik

Аватар для tsinik

Регистрация: 04.03.2012
Адрес: Херсон / Берислав
Возраст: 54
Сообщений: 104
Вы сказали Спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 50
По умолчанию Re: Расчет сабвуфера программой jbl speakershop

У меня всё настроилось и заработало, но один вопросик: не даёт после всех расчетов размеры корпуса в форме срезанного под углом прямоугольника с одной стороны (случай с наклоном под заднюю спинку). Может я что-то не то сделал, подскажите пожалуйста.
tsinik вне форума   Ответить с цитированием Вверх
