Обмеряные динамики (тс-параметры)

[antiradar]

В связи с тем, что много динамиков бывают на измерениях, а параметры, которые записаны на бумажке часто теряются, решил создать темку. Своеобразную базу данных. Может кто-то увидит похожие динамики, а кто-то и свои .
Параметры все промеряные...для тех кто не верит буду выкладывать фото динамиков.
1. Directed CompX 5122 (неразмятый)
Факт Fs=37; Qms=11,32; Qes=0,65; Qts=0,63; Vas= 54
Заявка FS/Qts/Vas = 29/0,44/59,3
http://www.drdetailshop.com/5122.htm

[antiradar]

2. Vifa XT18WO09 (неразмятые)
Заявка Fs/Qts/Vas = 38/0.37/38
Факт один экземпляр 51/0.36/27
Факт второй экземпляр 52/0.36/25.4

[antiradar]

3. Helix RS806

Оба одинаковые.
Fs/Qts/Vas = 54/0.44/19.3

[antiradar]

4. ScanSpek Revelator
Факт один экземпляр 39/0.48/24.5
Факт второй экземпляр 39/0.51/24.5

[Olddad]

Господа флудерасты!
Покажите ГДЕ спрашивали ваше мнение?
Еще одно "кар" и не обижайтесь!

[antiradar]

5. Monacor SPH-300TC
Факт Fs/Qts/Vas = 25/0.24/155
Заявка Fs/Qts/Vas = 23/0.24/290

[antiradar]

6. Monacor SPH-250TC
Заявка Fs/Qts/Vas = 26/0.25/84
Факт Fs/Qts/Vas = 28/0.33/81

Фото отсутствует.

Добавлено через 7 минут
6.Monacor SPH-265
Довелось обмерять два. Один только достался с коробки, второй размят.
Новый: 27Гц/0,39/133л
Размятый 24Гц/0,28/х
Заявка: 23/0,27/199

Сфотографировать не успел.

[antiradar]

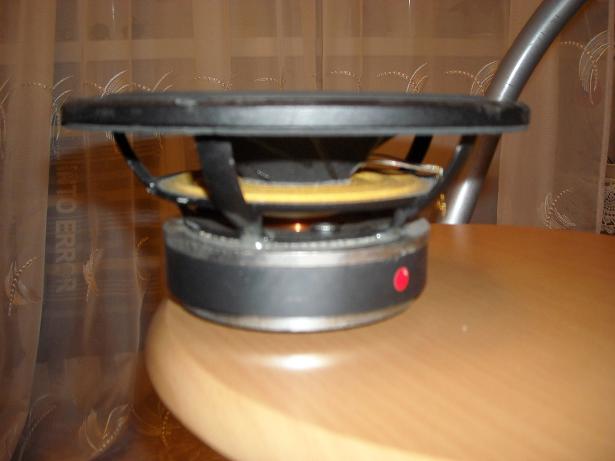

Двенашка Хендмейд и трехдюймовой катушкой и мягким подвесом.
Написано Ланзар, но на заборе тоже написано...
С параметрами Fs=28 Rmax=204 Re=8,1 Qms=10,0 Qes=0,41 Qts=0,39 Vas=105
...имеем идеально-удифильско-ровную АЧХ в ЗЯ 38-40 литров.

[antiradar]

Пара 5" хендмейд.
Параметры:
1: Fs=59 Re=3,6 Rmax=48 Qms=8,03 Qes=0,64 Qts=0,59 Vas=6,8
2: Fs=59 Re=3,6 Rmax=53 Qms=8,38 Qes=0,61 Qts=0,57 Vas=6,8
Хотят ЗЯ 8 литров.

[antiradar]

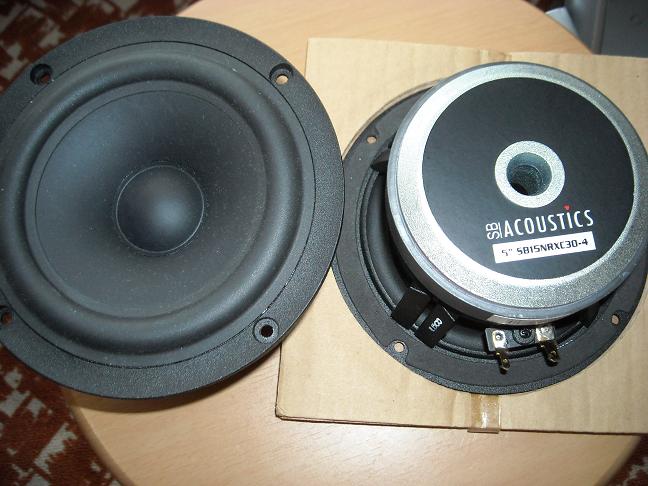

Еще пара мидов 5" SB15NRXC30-4 с параметрами
1: Fs=49 Re=3,1 Rmax=76 Qms=8,08 Qes=0,34 Qts=0,32 Vas=9,5
2: Fs=49 Re=3,0 Rmax=68 Qms=8,33 Qes=0,38 Qts=0,36 Vas=10,33

[antiradar]

Цитата

Сообщение от PitBull

Можно точную модель Равелатора?

Scan-Speak Revelator 18S/4531G02

[Prof.Nimnul]

А чем замеряете T-S?
И каким именно методом экв. объём?

[antiradar]

Цитата

Сообщение от Prof.Nimnul

А чем замеряете T-S?
И каким именно методом экв. объём?

1.Генератор+все остальное.
2.Добавочной массой. Пробовал и доп. объемом-результат одинаковый.

[Prof.Nimnul]

То есть не "коробочкой"… уже интереснее…
А при каком уровне сигнала на динамике?

[antiradar]

Цитата

Сообщение от Prof.Nimnul

То есть не "коробочкой"… уже интереснее…
А при каком уровне сигнала на динамике?

Ничего интересного. Инфы полным-полно.
Сравнивал результаты с "коробочными" - совпадают один в один
Сигнал порядка 1 Вт.

[antiradar]

MTX 9512-44
Fs=40 Re=7,8 Rmax=49,3 Qms=3,35 Qes=0,63 Qts=0,53 Vas=17

[antiradar]

Prology WOW-12F новый, только с коробки
Fs=38 Re=3,2 Rmax=30,4 Qms=9,76 Qes=1,14 Qts=1,02 Vas=78,5

[Prof.Nimnul]

Цитата:

Сообщение от antiradar

Ничего интересного. Инфы полным-полно.
Сравнивал результаты с "коробочными" - совпадают один в один
Сигнал порядка 1 Вт.

Спасибо за ответ, видимо правильно меряете, если на 1 Вт примерно.
А что совпадает с коробочкой - это довольно странно

[antiradar]

Alpine SWR-1243D
Fs=31
Qms=5,75
Qes=0,5
Qts=0,46
Vas=55

Kicker SOLO-X18
Fs=26
Qms=4,38
Qes=0,28
Qts=0,26
Vas=152

FLI 15 F2
Fs=42
Qms=6,73
Qes=1,2
Qts=1,02
Vas=46

[KAMIKAZE]

Спасибо, полезная тема. Если можно, указывайте на каком токе измеряете, ведь это очень важно для некоторых динамиков. Нелинейность параметров в зависимости о тока бывает очень высокой. Вопрос сразу появляется - на какой же нужно замерять? А вот он и ответ:

Цитата

- на каком токе желательно измерять динамик\и?

Зависит от поставленной задачи. Тема довольно широка, чтобы уместить её в ответ на форуме. Скажу лишь, что измерения на малых токах позволяют максимально точно узнать массу подвижки. Кроме того, такие измерения легко реализуемы любым радиогубителем дома на коленке и позволяют определить "идеальную модель" конкретного динамика. Т.н. "идеальная модель" это набор ТС определяющий поведение данной головки на любой подводимой мощности в теории. На практике ....

- нужно ли замерять скажем на 50-100-200мА... 1Вт или даже 50вт? Сравнивать получившиеся данные и ... ?

.... при измерении ТС на разной мощности оказывается ОЙ ! они плавают. Неравномерность сказывается по причине нелинейности "мотора", подвеса, массы подвижки от смещения. Потерь на гистерезис у цент. шайбы, термическую компрессию и т.д. и т.п. Есть миллион вещей. Но от извечного вопроса "Кто виноват?" предлагаю перейти к вопросу "Что делать?" Мерять на всех допустимых для конкретной головки мощностях с шагом который допускает наличие свободного времени. Можешь пройти с шагом в 1 Ватт для киловаттного саба - замечательно! В результате появляются ТС для каждой подводимой мощности. Выбираешь,например, параметры для 10Ватт (или 0,5Вт) и оптимизируешь для них оформление. Потом в это оформление подставляешь остальные намерянные ТС. И смотришь, как меняется АЧХ на басу в зависимости от подведенной мощности. Много думаешь Например над вопросом, а на каких мощностях я слушаю ? Может стоит под них оптимизировать оформление ? Важно также, следить за смещением диффузора в зависимости от частоты (в симуляторах часто есть такая функция). Если ты видишь что катушка уже закончилась (ну или зазор,если ундерхэнг) то имей ввиду, что АЧХ пойдет с этой частоты вниз гораздо веселее чем на симуляторе. Про КНИ, я вообще молчу...
