S/PDIF процессор временных задержек ММ2
Инструкция по эксплуатации
1. Назначение
Процессор временных задержек ММ2 (далее ММ2) предназначен для временной коррекции звуковой сцены в автомобильном аудио комплексе.
Для наилучшего воспроизведения музыки желательно, чтобы слушатель располагался на одинаковом удалении от динамиков левого и правого каналов аудиосистемы. В автомобиле, как правило, динамики расположены на разном расстоянии от слушателя (водителя). При этом передача звуковых образов нарушается: звук от динамика водителя приходит раньше, чем от динамика пассажира. Также звук от сабвуфера приходит значительно позже, чем от фронтальной акустики. Это искажает звуковую сцену для слушателя. Компенсировать данный эффект возможно, вводя задержку сигнала в цепи фронтальных динамиков. Для этого и предназначен данный процессор.
Особенности ММ2:
- Принимает форматы сигналов от 34кГц /16 бит до 96кГц /24 бит.
- Электрически изолированные входы для уменьшения помех.
- Независимая задержка сигнала в каждом из каналов.
- Диапазон задержек 0,03мс – 30мс.
- Удобный отсчёт величины задержки в сантиметрах прохождения звукового сигнала (1см – 10м).
- Малый шаг изменения задержки (1см).
- Временная задержка сигналов не зависит от частоты дискретизации.
- Минимальная внутренняя задержка данных: 1 такт входного сигнала.
- Фильтр подавления джиттера (очищение цифрового сигнала).
2. Подключение
ММ2 подключается в цифровую шину передачи звука (S/PDIF или TOSLINK) между источником цифрового сигнала и ЦАП.

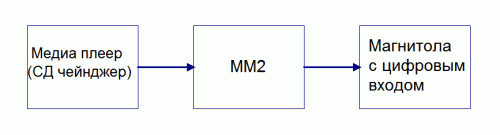

Пример подключения для магнитолы с цифровым входом:

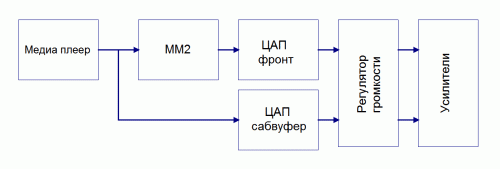

Пример подключения для системы с отдельными ЦАП фронта и сабвуфера:
Пример подключения для системы без отдельного канала сабвуфера:

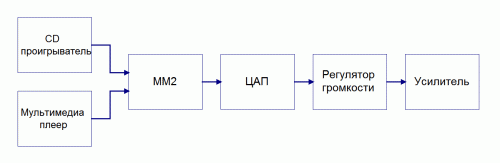

Пример подключения для системы с двумя источниками:
ММ2 имеет два цифровых входа. Каждый из этих входов может быть либо электрическим, либо оптическим. На выходе также используются электрический и оптический передатчики.
ММ2 подключается к питанию +12 вольт через разъём питания на боковой стенке. Красный провод – питание, чёрный – масса. Разъём управления 3,5мм mini Jack расположен рядом с разъёмом питания. При подаче на центральный контакт (синий провод) положительного напряжения, блок ММ2 переключается на вход 2.

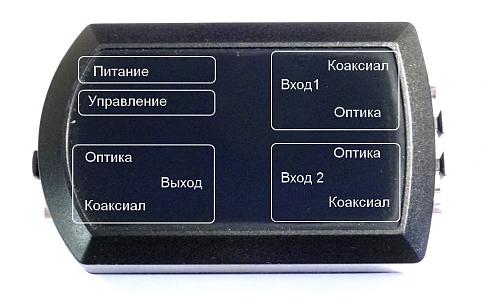

Расположение разъёмов указано на рисунке:
3. Управление.
На нижней стороне ММ2 есть три группы DIP переключателей, управляющие режимами работы.
Режим работы входов (оптика / коаксиал) выбирается переключателями 1 – 4 в группе 1. Включать только один из двух переключателей каждого входа! Например, используются электрические входы 1 и 2. Тогда в положение «ON» следует перевести переключатели 2 и 4.
По умолчанию MM2 принимает сигнал от входа 1. Переключение между входами происходит при подаче напряжения 12В на центральный контакт разъёма управления (3,5 мм гнездо mini Jack)
Величина задержки устанавливается переключателями. Значения суммируются.
Для правильного вычисления необходимой задержки измеряется расстояние от головы слушателя до левого и правого динамиков. Вычисляется разность расстояний. Для ближнего динамика вводится задержка, равная этой величине. То есть, на сколько сантиметров левый динамик ближе правого, на столько сантиметров нужно ввести задержку для левого динамика.
4. Технические характеристики
Напряжение питания........................................... ......... 9 – 16 В
Потребляемый ток............................................... ........ 30 – 50 мА
Габаритные размеры........................................... .... 110 * 70 * 20 мм
Входное сопротивление управляющего входа 2 кОм
