Прокоментируйте АЧХ


Кто может, прокомментируйте плиз АЧХ в моем авто (3-х полоска),
Вложение 760
особенно меня интересуют ваши мнения по диапазону от 100 до 600Гц. Что может вызвать такое повторение изгибов АЧХ (обведено красным)?

Вложение 761

А это злаженная АЧХ? Если да , то каким фильтром?

Ты имеешь ввиду настройки программы? То они указаны внизу скриншета.
Average=1

После измерения Ачх для нормального визуального восприятия и сглаживания ошибок в каждой точке измерения принято сглаживать 1\3 или 1\6 октвными фильтрами. Это бывший ГОСТ и я так делаю, а то "пила " на АЧХ зашумляет кривую.С твоей программой не знаком.

ну это вроде, как всем известная, по крайней мере я так считал, программа TRUE RTA 4.1 которая лежит для скачивания у нас же на форуме. Замерял с разрешением 1/24 октавы.

P.S. а какой программой ты пользуешься, если не секрет?

Я пользуюсь SpeakerWorkshop . Там когда наступаешь на окошко измеренной АЧХ в главном меню вместо функции " Измерить" появляется функция "Применить". Заходишь в неё и там среди списка функций есть функция "сгладить". Наступаешь на неё и выскакивает окошко с настройками сглаживания. Выставляю 1\6 или 1\3 октавы и ОК, кривулька приобретает на графике ГОСТовский вид. Как у тебя не знаю. Но я думаю есть. Честно, другими программами не пользовался. Эта удовлетворяет вполне.И калибровка измерительного тракта есть, Много что меряет с микрофоном и в электрическом тракте и параметры динамиков меряет на реальной мощности( что особо приятно). С внешней звуковой картой через USB порт работает коректно. Доступна бесплатно через интернет и на инглиш и на русском.Меня устраивает вполне, потому не дёргаюсь.:yes3: В программе есть HELP. Функций много, вначале нужно пару дней почитать привыкнуть к ней. А потом работается легко и быстро. Главное не забыть, что там есть автоматическая корректировка измерительного тракта (электрической части, естественно кроме микрофона), и её нужно обязательно сделать, иначе мерять будешь бог знает что. Микрофон купил измерительный профессиональный конденсаторный Берингер. Наверное не лучший, но наверное и не худший. График АЧХ к нему прилагается. П.С. Не программист, в терминах программ мог выразится не правильно, своими терминами, такими, которыми привык мыслить. Так что если что, переспроси.

Выкладываю замер АЧХ согласно ГОСТам (1/6октавы) :ah:
Вложение 792
Какие теперь могут быть коментарии по поводу "синусоидальности" АЧХ :grust:

если почитать теорию баффлов (baffle) на сайтах по домашке, то многие вопросы могут отпасть.

то что работает там, работает и в авто, я проверял.
у меня были примерно те же проблемы, пока я не поставил мид на абсолютно плоскую поверхность (убрав карман и вместо него поставил доску)

......доску из искуственно состаренной меди:nasmeshka: я слушал - работает:yes3:

а можно ссылку на эту теорию, а то гугл мне выдает вещи, которые к звуку имеют отношение как балет к космической промышленности...

сделаю подборку, завтра дам ссылки.

по простому говоря - это интерференция звуковых волн в зависимости от окружающих динамик плоскостей.

А еще похоже на интерференцию между ЛК и ПК с разницей в расстоянии от микрофона до излучателей порядка 38 см.

А это мысль! Я держал микрофон в зоне водительской головы, и разница между ЛК и ПК в расстоянии примерно 35-40см...
Надо будет перемерять в середине салона при одинаковом удалении...

Есть рекомендации по расположению микрофона ( не помню у кого ) - посередине между подголовниками , приблизительно . А вообще корректнее всего измерить АЧХ в нескольких точках в районе головы водителя и усреднить .
Кстати , на малых уровнях возможна легкая нехватка баса , ну это я придираюсь :) .

http://www.linkwitzlab.com/diffraction.htm
http://www.speakerdesign.net/understand.html

Странно , каким образом религия связана с АЧХ ?:)

ну как же, когда "не веришь" обычно закладывают, а "не выкладывают":lol:

Во первых, вопрос веры тут не подымался, покажи мне хоть один мой пост, где я об этом писал.
Во вторых, свою АЧХ я привел для того, что бы услышать комментарии и советы специалистов для того, что бы поднять свой уровень знаний на еще одну ступеньку выше.

P.S. Если ты не прислушиваешься к советам знающих людей и считаешь, что ты все знаешь и умеешь, то я про себя так не считаю, так как, сколько бы много я не знал и каким бы огромным опытом я не обладал, все-равно найдется человек, который знает больше меня.

Не слушать ничьих советов и отвергать все поправки может только педант. (с) Жан де Лабрюйер



.

Извините, не на того подумал.

По настройкам самої програми TRUE RTA може хтось підкаже. калібровка звукової карти, мікрофона як робиться? Рівень який треба виставляти для замірів? Навчіть мене як це правильно робиться.
Я включив прогу, втикнув мікрофон в звуковуху ноута, поставив розовий шум з аяскіного диска. Звук поставив на 20 по шкалі магнітоли, але переважно слухаю на рівні 13-17. заміряв з водійського місця. Мікрофон такий http://hi-fi.itc.ua/forum/index.php?...ch=23622;image
Мій забор :nasmeshka:
http://lh5.ggpht.com/_FZjg5J7eSIA/S-...2%2C5%2063.JPG

Проверить можно, посмотрев АЧХ правого и левого каналов по-отдельности. Если по-отдельности в каналах таких фокусов нет, значит интерференция между левым и правым бортами.

А еще было бы интересно узнать настройки фильтров. Как полосы нарезаны?

Саб 0-63 третім
Нч 80третім - 2,5 першим
ВЧ 4 першим

Видно без настроек, что между сабом и мидбасом дырка, и на 2,5 кГц между твиттером и серединкой не всё гуд. Можно фильтрами поправить или на сч времянками.
ЗЫ я пользуюсь Speakerworkshop.

Затримки всі по нулях були при замірах.

Включи измеритель, два динамика (справа например) и посмотри изменения АЧХ при настройках частот и задержек. Сам многое расскажешь.

Я спробую...
Сьодні трохи настроював-вже можна слухати, зараз ще буду пробувати.

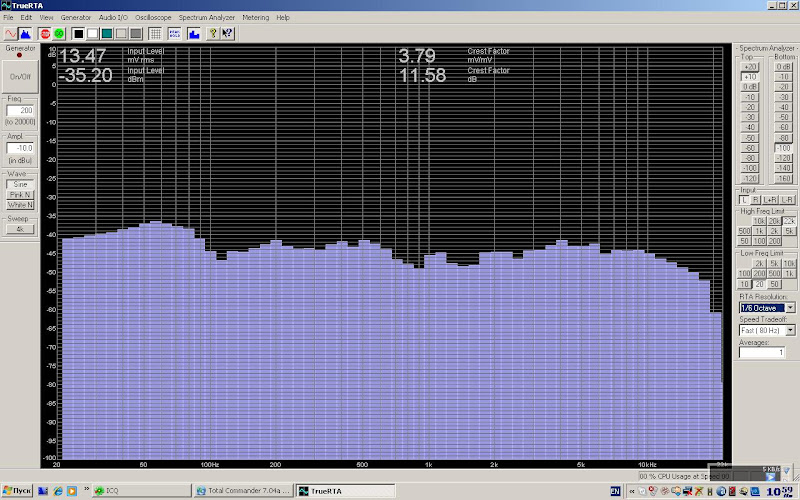

http://lh3.ggpht.com/_FZjg5J7eSIA/S_...мками%2016.JPG

миды походу рано внизу валить начинают.
И пищи по уровню попробуй малехо убрать...

Это может быть несогласованность с сабом. саб с мидом в противофазе могут быть на этом участке.

ну я ж надеюсь, что Вова таки все согласовал :D
PS у Вовы 805 хеликсы, я недавно вставлял в двери 806-валят таки герц со 120...

Я саб спеціально підняв, мені так більше подобається, але подружити їх би не помішало. Шкода що параметрик має тільки три діапазони.

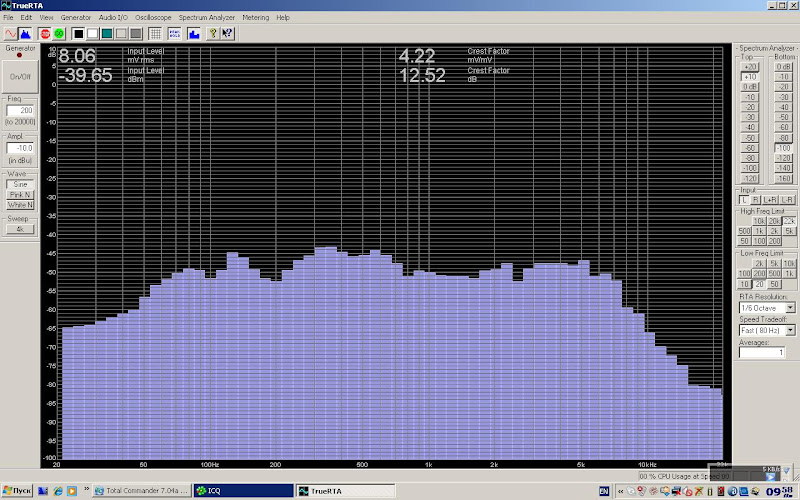

Ось АХЧ мідбасу в повну полосу - він валить акурат після резонансної частоти в районі 70 Гц. Ще думаю що звукова карта далеко не ідеальна і до 100 Гц і після 10кГц вона сама по собі валить.

http://lh3.ggpht.com/_FZjg5J7eSIA/S_...Go/s800/НЧ.JPG

поставь 1/3 октавы-наглядней будет.
И что там у мид
а от 100 до 300 герц? :out:

а вот фіг його знає шо там таке, я там параметриком правлю.

Вова, такое параметриком не правят :D

:+1: править эквалайзером такие косяки, это все-равно, что стукнуть молотком по пальцу со всего разгону, когда у тебя болит зуб, тогда тебе покажется, что зубная боль прошла... по сравнению с болью пальца :D
