Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Точно !!!:wall:

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Уже точно , - 20,177 миллисекунды это = 686,018 сантиметра:shock:
В моём процессоре максимальная задержка - 10,00 миллисекунд = 340,00 см.

Скажите название процессора с которым работали Вы ? , и в каких ещё изделиях известных Вам (и Всем) есть возможность такой задержки (20,177 миллисекунд) ?

В картинке Незнайки на Луне http://autozvuk.org/forum2/attachmen...0&d=1325965591 378-ой серии
задержка ещё страшнее:) - 62,426 msec:out: , в какой процессор такое засунеш:D.
Может обьясните ?

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Вы спутали величину задержки одного канала относительно другого (которую вы видите на экране процессора), и время задержки сигнала внутри самого процессора, необходимое на обработку в ДСП. Сигнал внутри процессора при нулевой задержке в установках задерживается на 20-25 мс.

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Возможно, но вопросы были не про это.
Опять не то, он ведь задерживается одинаково для всех каналов
Похоже ,я неумею задавать вопросы:wall:
Спрошу по другому, вводите ли Вы вашу опорную задержку, в данном случае- 20,177 мск., в какой либо из каналов процессора при настройке той системы?

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


20,177мс - это величина задержки между правым (опорным) и левым (измеряемым) сигналами в звуковой карте компьютера. Она выставляется в программе (SpectraLab) для корректного измерения фазы сигнала. К звуковому процессору и его установкам не относится.

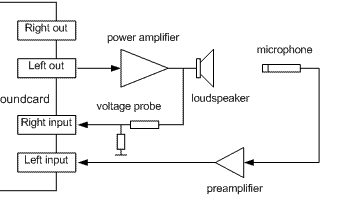

При измерении на правый канал звуковой карты приходит сигнал, подаваемый на вход процессора (с выхода звуковой карты кольцом обратно на вход). На левый канал звуковой карты приходит сигнал с микрофона, задержанный. Эту задержку нужно компенсировать.
Вы схему измерений смотрели из хелпа того же ARTA или SpectraLab?
Вложение 13785
Ух, обленились совсем!:tomato:

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Буду краток: нет! :D

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Спасибо! :D

Добавлено через 28 минут
Спасибо!
Да не в лени дело, вопросы я неправильно задаю:).
Можете показать (написать) реальные цифры задержек (в миллисекундах) для всех каналов процессора (саб , Мидбас, Вч) в данной инсталяции, измеренные и уже введённые в процессор?

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Чем они тебе помогут?
У тебя всё будет не так.
Саб - 0
левый мидбас - 7,4мс
правый мидбас - 6,8мс
левый твиттер - 7,25мс
правый твиттер - 6,6мс

полегчало? :)

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Но и непомешают
спасибо, успокоили:nasmeshka:
или я ошибаюсь:( или вы случайно привели не те цыфры:nasmeshka:
или необычное расположение динамиков...,
фотку салона с инсталом случайно неудалили?
выложите пожалуйста!

терзают смутные сомнения,
а в общем ,спасибо что бескорыстно помогаете народу.:)

П.С.те кто сам настраивает, поправьте меня,могу ошибаться.

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Ну, машинка как перед новым годом уехала, так и катается. Цифры могут отличаться, но ненамного, так как привёл по памяти. Фотка салона одна: в статье там где микрофон.
Я думаю, что точные цифры в данном случае не важны. Инсталл и авто у каждого свой, вот принцип важен.
Вы спрашивайте, я отвечу. Главное: что-то самому делать.

Добавлено через 2 часа 35 минут
В продолжение темы.

Люди в Барнауле начинают измерять этим способом. И уже многое наизмеряли. Практические результаты на соседнем форуме. Настройка автомобиля и осваивание методики находятся в процессе.

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


обновлю тему вопросом - а можно pir файл измерений выложить замеренных Артой? Можно любых других но сделанных тоже в машине.

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Будут измерения, обязательно выложим. Как потеплеет.

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Цыфры похожи на настоящие. Левый канал задерживается больше правого Миды задержаны относительно саба.:vo:

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


В Новосибирске также успешно настраивают по этой методике.

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Есть вопрос. Если ГВЗ является производным от ФЧХ, можно ли по графику ГВЗ ориентироваться при настройке задержек? Вот графики ГВЗ пищалка + мид, частота раздела 3,2 кГц

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


ГВЗ является производной от ФЧХ. Восстановить первообразную (ФЧХ) можно, но без константы - базового уровня фазы. Как это сделать на практике, я не представляю. А чем вас ФЧХ не устраивает?

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Настраивал по ФЧХ, а потом посмотрел на график ГВЗ в 1/48. В меньших разрешениях разницы невидно. А здесь "все как на ладони"

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


Получилось настроить по этой методе!
Очень хороший результат!

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


графіки скиньте для цікавості:aiwan-hi:

Re: Фазовое и временнóе согласование динамиков на частоте раздела полос.


вот графики
